Paso 14: Hacer el tambor: cortar el tubo de PVC
Resumen: Corte una longitud de 1" 1-1/4" ID del tubo de PVC, para la ranura de la polea. Corte otra longitud, 22-1/8"+ corte, para el eje del tambor. En 2-5/8" a 2-1/4" de un extremo de este eje, corta en un ángulo de 14 grados. El corte oblicuo hace más fácil volver a erigir el tambor apuntalado y con cordones, después de se contrae para el almacenamiento.
Materiales:1-1/4" tubo de PVC de identificación con fines precisamente cuadradas, cortes de 23-1/8" + 2 de longitud. (Corte = espesor de la hoja de sierra, típicamente 1/16" o 3/32 pulg.)
Tubo de PVC de diámetro interior de 1", 3-1/2" de largo. (El "encargado de la.")
cinta azul.
Herramientas:
exacta saw: Sierra, tronzadora o backsaw.
Escofina o lija gruesa.
Medición es difícil aquí. Un solo corte a 14 grados producirá dos pedazos de tubería, cada uno con un extremo biselado. Usted no puede conseguir exactamente un bisel de 14 grados (que no es importante), pero ambas piezas tendrán exactamente el mismo bisel (que es).

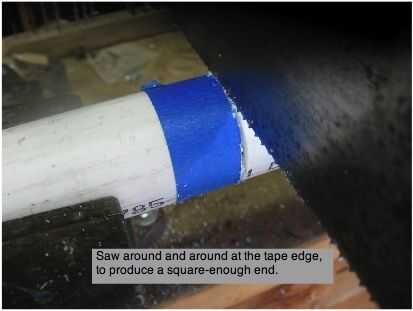

Empezar marcando un extremo para la escuadra (corte si es necesario). Cortar una pieza exactamente 1" de largo y guárdelo para la polea. Si usted tiene una mesa de sierra o una chuleta de la sierra, es fácil. Para cortar un tubo de manera uniforme con un serrucho o backsaw, comience envolviendo cinta azul uniformemente alrededor de la tubería con la cinta situada en la parte medición de la línea de corte (no en la pieza de chatarra). Entonces, en lugar de cortar a través, vio lo suficiente como para iniciar un surco con el borde de la cinta. Gire el tubo y Sierra un poco más y continúe alrededor del tubo hasta que se hace. Por último tomar una escofina o lija gruesa en los extremos de nuevo corte, para eliminar cualquier irregularidad.
Mida y corte la otra plaza final en 22-1/8 + corte.
El siguiente corte es diagonal, a 14 grados; los lados más largos y más cortos se diferencian por aproximadamente 3/8". Corte para producir una longitud máxima de unos 19-5/8". El pedazo corto que queda mide aproximadamente 3" en el más largo y 2-5/8" en el más corto.
Para un corte de ángulo a mano alzada, lugar una esquina de un pedazo de cinta azul en 19-5/8 y a mitad de camino alrededor de otro lugar en 19-1/4". Colocar un pedazo de cinta de la esquina de una cinta a otra. Sujete el tubo con la longitud de la cinta hacia arriba, por lo que el corte se inicia en el punto medio. VI sin girar el tubo, pero Compruebe con frecuencia que la sierra va donde usted lo desee.
Utilice una escofina o lija para redondear hacia abajo el borde interior del extremo biselado el 2-1/2" de la tubería. Redondeo de los cantos exteriores del encargado en ambos extremos. Ahora tienes piezas para un eje de tambor que será estable para el uso y plegable para el almacenaje.
