Paso 11: Montaje de la potencia y la rueda locos mástiles
Resumen: Tornillo agujeros en dos trapecios y montar la bandeja y mástiles.
Materiales:
- dos 1/2 trapecios de madera contrachapada (refuerzos para mástiles).
- 2 x 2, 12" y 60" largo (mástiles).
- 2-1/2" largo, con 4 arandelas y las tuercas hexagonales y 8 tuercas pernos de 12 1/4" carro.

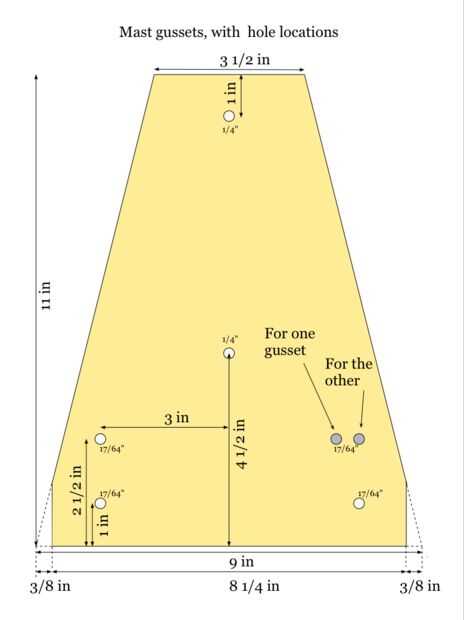

Perfore orificios de cuerpo para pernos de 1/4" en los dos refuerzos, tal como se muestra en el dibujo de la ubicación del agujero. En un escudete, perfore uno de los agujeros de perno claramente fuera de posición, para que cuando se desmonte y vuelva más adelante a su evapotron no puede montar los mástiles en los lados equivocados. Nota: estos cuatro pernos son insertados y removidos repetidamente; Esto será más fácil si usted limpia los orificios de 1/4" en los refuerzos y el 2 x 4, empujando el taladro del pedacito adentro y hacia fuera varias veces.
Posición un escudete en la cara exterior de la bandeja, sobre las cuñas de "extremo profundo", centrado en 15" de extremo exterior de la bandeja. Alinee el borde inferior de escuadra con el borde inferior de 2 x 4 (no el piso de madera contrachapada de borde inferior) y sujete en su lugar. Con los orificios de la escuadra como guía, perfore un único agujero de perno a través de la 2 x 4. Inserte un perno de carruaje desde el interior de la bandeja y pulse Inicio con un martillo. Añadir aprietan una tuerca de mariposa y de la mano. (Un fino detalle para pernos que será insertado y removido varias veces: un perno de carruaje tiene cuatro cuadrados hombros bajo su cabeza redondeada. Éstos forman una muesca cuadrada que vale la pena preservar. Al volver a insertar un perno, coincide con la orientación de la muesca; mejor aún, siempre que inserte los pernos con un hombro mirando directamente hacia arriba.)
Repita con los otros tres pernos; Repita en el otro lado con el otro fuelle y mástil.

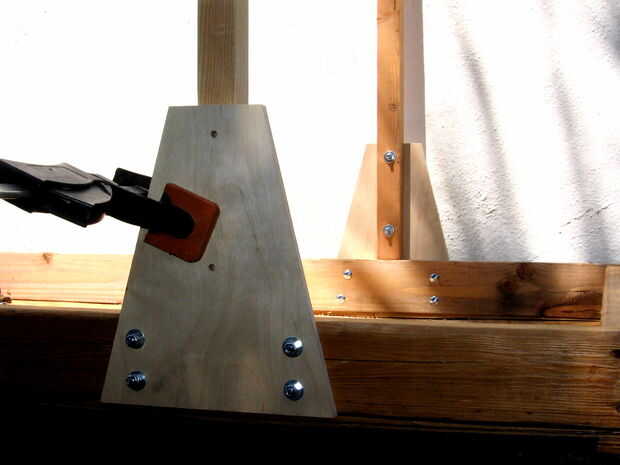

Soporte de mástil en el borde de la bandeja, centrado en un escudete; abrazadera sin apretar mientras cuadrado el mástil con la bandeja, luego apriete la abrazadera. Perfore un orificio de 1/4" a través del mástil, inserte un perno de dentro y añadir una arandela y una tuerca hexagonal. Repita con el segundo tornillo de mástil.
Repita con el otro fuelle y mástil.
