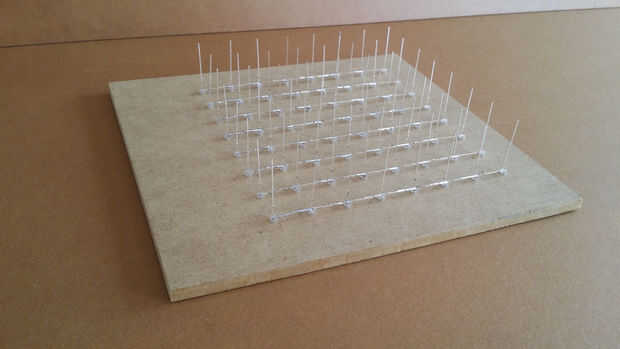

Paso 4: Montaje parte 1 - construir la matriz de LED 8 x 8
Ver el vídeo a continuación para ver cómo construimos la matriz de LED 8 x 8. En el video, LEDs de 3mm se utilizan en lugar de lo 10 mm LEDs vamos a usar para construir nuestra exhibición. Los pasos a seguir con otros tamaños de LED son básicamente los mismos.
Los siguientes son los principales pasos a seguir para construir la matriz de LED 8 x 8:

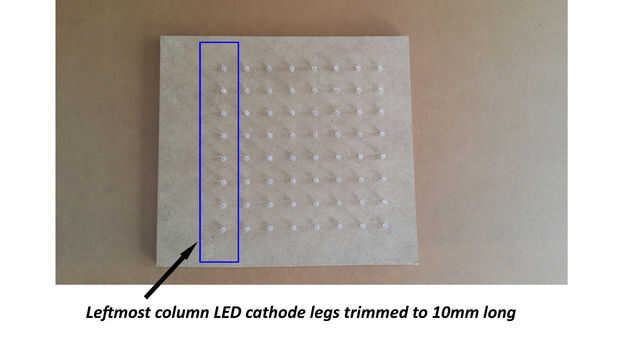

Paso 1. Preparar 8 LED ' s con cátodo piernas cortadas a alrededor de 10mm.

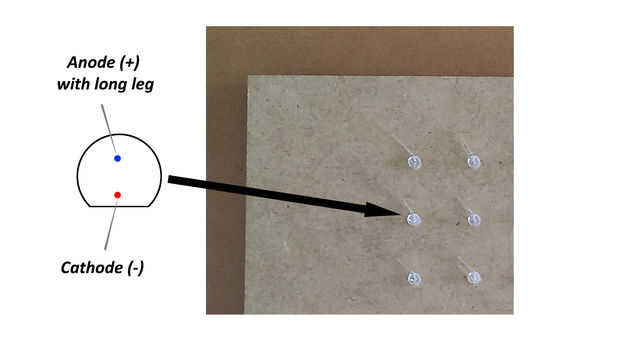

Paso 2. Inserte estos 8 LEDs a la columna de la izquierda de los agujeros de guía #4 (ver foto de arriba para la orientación del LED).

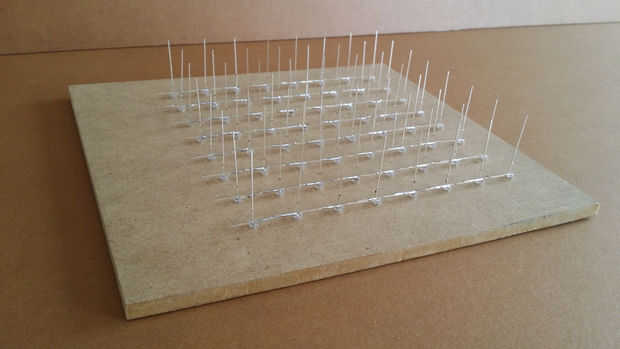

Paso 3. Rellenar los otros orificios de guía #4 con LEDs.

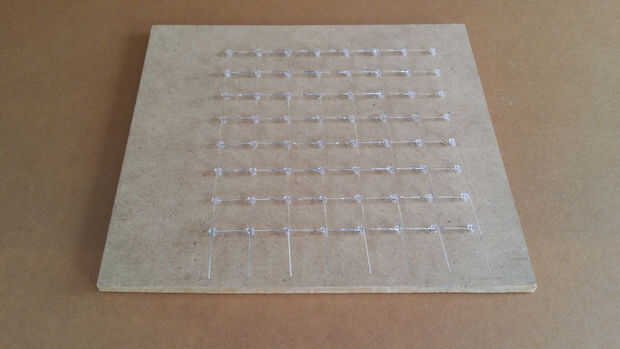

Paso 4. Doblar las piernas de cátodo de LED.

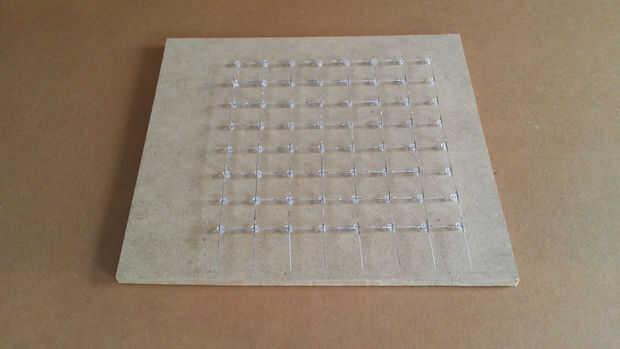

Paso 5. La soldadura de las patas de cátodo de LED.
Paso 6. Ajuste las piernas de cátodo de LED (mantener las piernas de corte para el paso 1 de la parte 2 de la Asamblea).
Paso 7. Los LEDs de prueba.
Paso 8. Doblar las piernas de ánodo del LED.

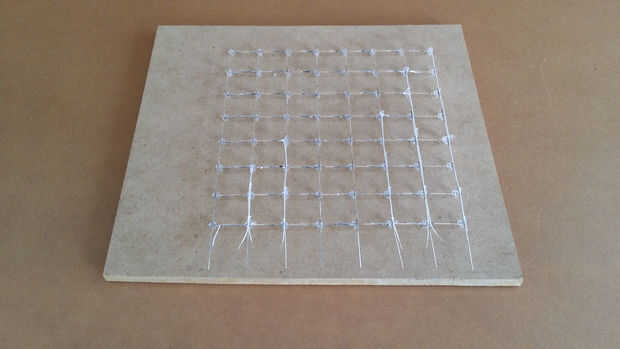

Paso 9. La soldadura de las patas de ánodo del LED.
Paso 10. Los LEDs de prueba otra vez.
Paso 11. Preparar cables de cátodo (utilizamos alambre de envoltura AWG30 cables con aislamiento de gris. Ver foto de arriba de la longitud de los cables requerido).

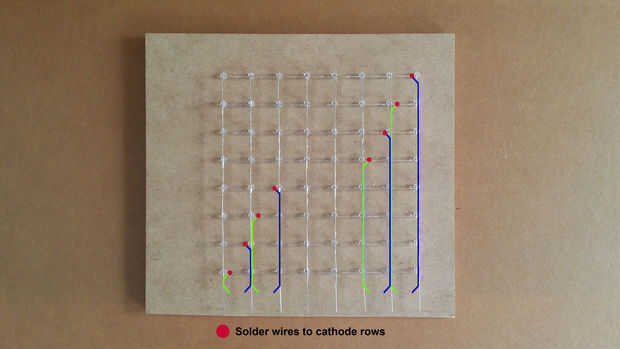

Paso 12. Suelde los alambres del cátodo.
Paso 13. Asegure los cables de cátodo.

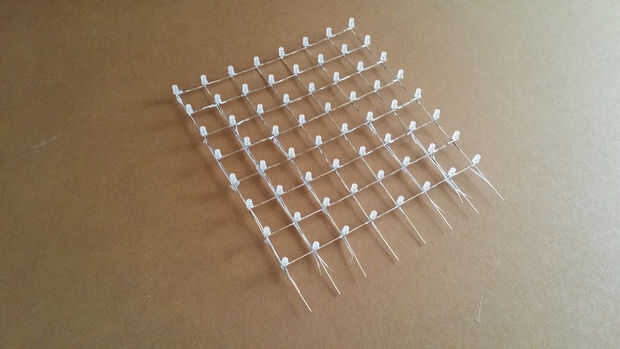

Paso 14. Retire la capa de matriz de LED 8 x 8 de jig #4.
Paso 15. Repita los pasos 1 a 14 para construir el número de capas de matriz de LED 8 x 8 para su visualización.
