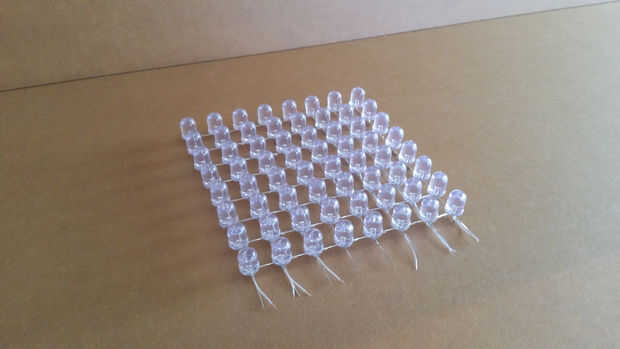

Paso 1: Diseño de grande 8 x 8 LED módulo matriz - arreglo de LEDs
Para nuestro diseño, se soldar los LEDs usando solo las piernas largas en LED comúnmente disponible. Aquí, vamos a usar LEDs claro 10mm naranja con patas largas. Usted puede usar cualquier tamaño y color del LED disponible pero la longitud de la pierna del LED (más de 23mm) debe ser suficientemente largo para que puedan ser dobladas y soldadas juntas. Se organizarán los LEDs como una matriz de 8 x 8 con los cátodos juntas soldados para las filas y las juntas soldados para las columnas de los ánodos.
