Grabador del Laser del LEGO NXT

Después de ver unos grabadores láser en Instructables y sus intrincados resultados decidí que valdría la pena construir mi propia máquina para hacer unas señales de madera y obras de arte. También decidí que quería que fuera fácil de construir pero todavía relativamente eficaz en el grabado de imágenes y que otras personas serían capaces de construir así. Así, mi meta era hacer rentable y bastante simple que cualquier persona con algunos conocimientos de electrónica básica y materiales podría construirlo sin mucha dificultad. Inicialmente iba a usar Arduino y casi todas las piezas impresas en 3D, pero después de tener algunos problemas de impresora con que pensé que legos haría las cosas mucho más simples y más fáciles de trabajar y es resultó bastante bien. No es grado industrial y tiene algunos problemas de su propio, pero es una gran manera de comenzar usando y construyendo herramientas CNC y no requiere ningún conocimiento de Arduino o soldadura.

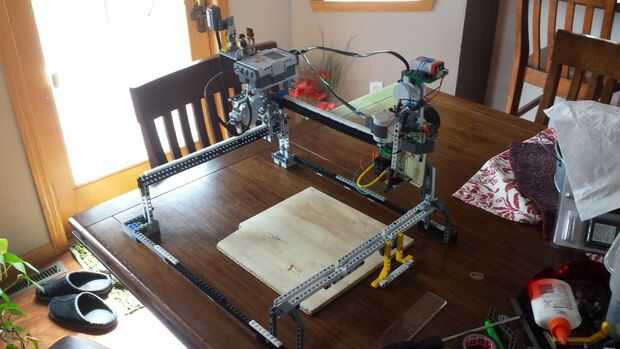

Por lo tanto, lo que tenemos aquí es un láser bastante sencillo grabador y cortador de baja potencia con un marco CNC construido casi completamente de Legos. Utiliza un sistema de engranaje de cremallera y piñón con engranaje 3D impreso ladrillos de rack y puede ser construido casi en su totalidad con piezas de los conjuntos de 1.0 de Lego Mindstorms NXT y RCX, además de los componentes láser y circuito. El ladrillo NXT controla los movimientos, pero ya que no he podido encontrar una solución completa al uso de G-code con NXT cada movimiento debe programarse manualmente. (Plan para encontrar una solución a esto pronto).

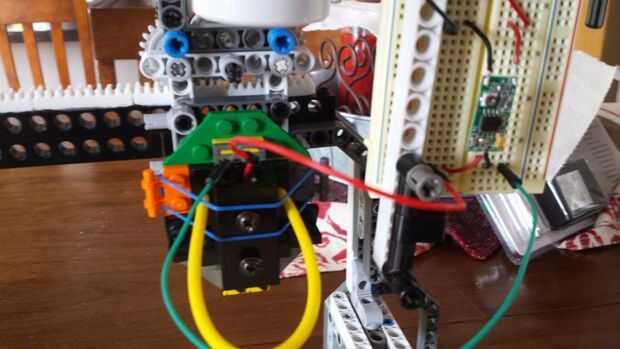

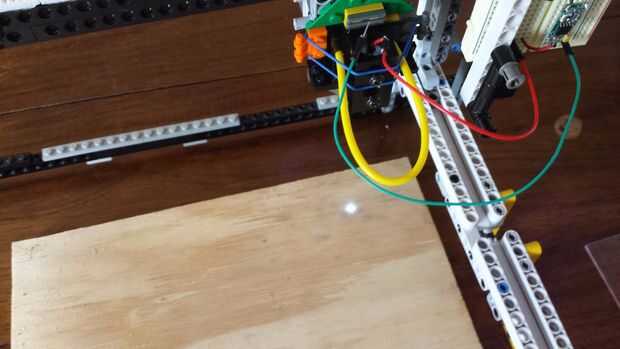

En cuanto a la del láser, es un diodo de láser de violeta/UV de 405nm de 200mw que al parecer fue rescatado de una unidad de Blu-Ray. El link a la exacta en eBay está en el paso correspondiente, pero si quiere extraer su propio podría funcionar así - aunque no puedo garantizar los mismos resultados. Es lo suficientemente potente como para quemar a través de papel y madera, y ha logrado marcar en metal cubierto en marcador negro.

Descargo de responsabilidad: este es un proyecto de láser, lo que significa se trata de un rayo láser para (200mw) con el potencial de dañar significativamente el ojo humano. Como alguien que ha trabajado con láser le dirá, tenga mucho cuidado cuando se trata con láser de 5mw (punteros láser). SIEMPRE use protección para los ojos cuando el rayo, y cuando fuera cuidadoso - incluso el reflejo de la luz laser puede ser peligroso. Yo no soy responsable si quemar un agujero en sus córneas (que es una posibilidad real), establecer su casa en el fuego (menos probable), café caliente vertido sobre su regazo, o cualquier otra cosa que ocurre al construir esta máquina y de otro tipo.
