Paso 5: Montaje del módulo del Laser
El diodo debe fijarse en la parte delantera del módulo para evitar que se sobrecaliente; Si se alimenta fuera del módulo sólo tardará unos pocos segundos para se queme. Este diodo particular es un tamaño no estándar (a-38), así que asegúrese de que usted use el tamaño de módulo correcto (el uno se relaciona se ajusta perfectamente).

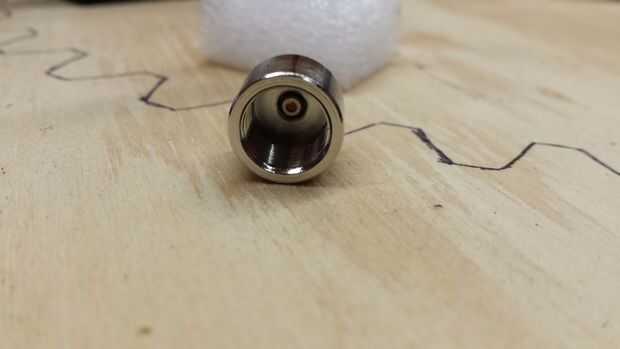

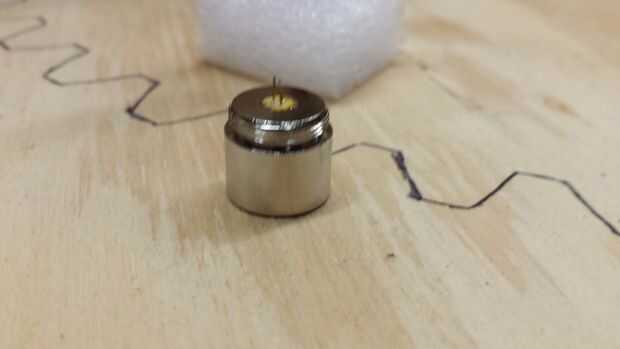

Desatornille el portafusibles de la lente del colimador negro desde la parte delantera para evitar que se dañe. Para insertar el diodo en el módulo, usé unas pinzas apretando los bordes en el lado de un módulo a la vez - cabe algo apretado pero están diseñados para caber juntos. Es posible utilizar un vicio para este paso, pero dado el tamaño del diodo el método de pinzas le da más control y precisión.
Para los cables no usar soldadura por 3 razones: principalmente, los conductores en el diodo son muy pequeños y no tengo mucha experiencia con soldadura. En segundo lugar, según el anuncio en eBay, el diodo se es sensible al calor y podría dañarse fácilmente con la plancha o posiblemente la soldadura. Finalmente, mi soldador no funcionaba correctamente y no tengo oportunidad de conseguir uno nuevo. Terminé usando cinta aislante para todo, y funcionó bien. Si usted está cómodo con soldadura en su lugar, tenga cuidado alrededor del diodo!

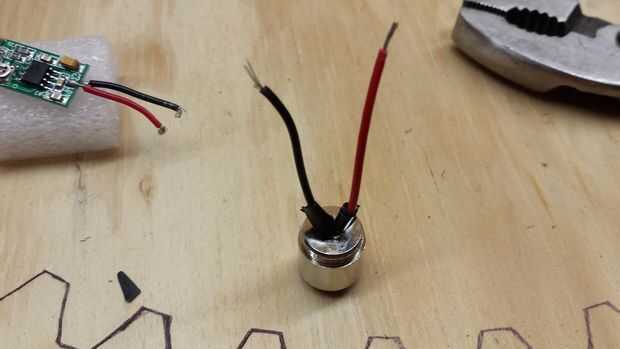

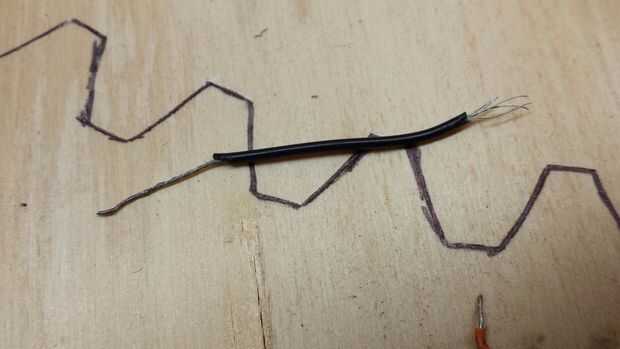

Para conectar los cables, torcedura para arriba tan firmemente como sea posible girar alrededor de otro conductor (como un cable protoboard) para conseguir un lazo de unos tan pequeños como la conduce de diodo, luego un alicate para apretar el lazo más pequeño. Además usé cinta aislante en capas para separar los dos cables para reducir las posibilidades de ellos desenrollar y cortocircuito.

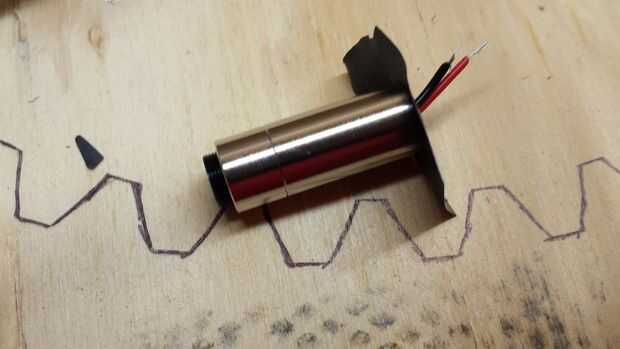

Para asegurarse de que los cables permanezcan conectados dentro del módulo, envuelto les en una tira de cinta aislante hacia el final de los cables para que la parte posterior del módulo ejerce presión hacia abajo en los cables cuando se atornilla abajo.
Nota: Asegúrese de que los cables sean lo suficientemente largos para alcanzar la parte posterior del módulo; No realmente tomar esto en cuenta hasta después de terminar el módulo e hizo un poco difícil sujetar el conductor a estos conductores.
