Grabador del Laser del LEGO NXT (3 / 9 paso)

Paso 3: La estructura de Lego

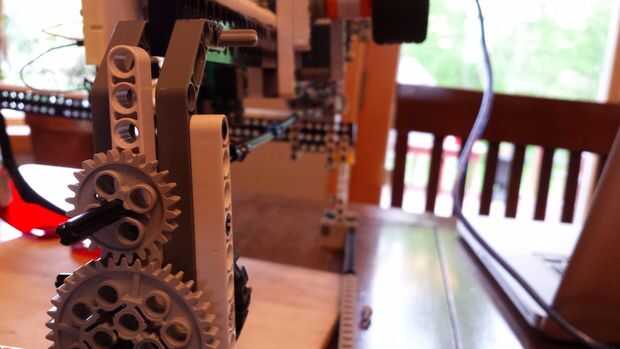

El marco es de lejos la parte más sencilla de este proyecto, está hecha casi completamente de Legos, la mayoría de los cuales es de los juegos de Lego Mindstorms - NXT y RCX versiones. Las únicas excepciones a esto son el engranaje de piezas, que sólo tenía 4 y no han visto mucho además el conjunto RCX. Por lo tanto, imprimí todas 21 de ellos con este archivo: http://www.thingiverse.com/thing:68592

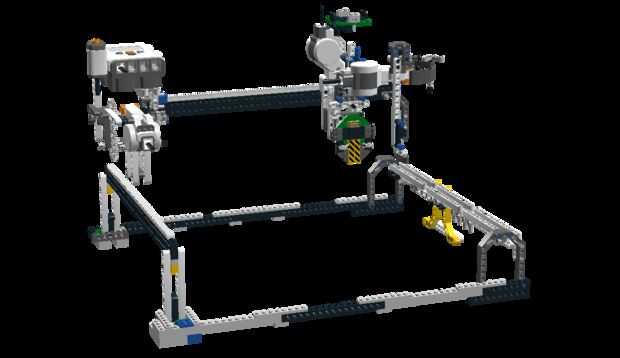

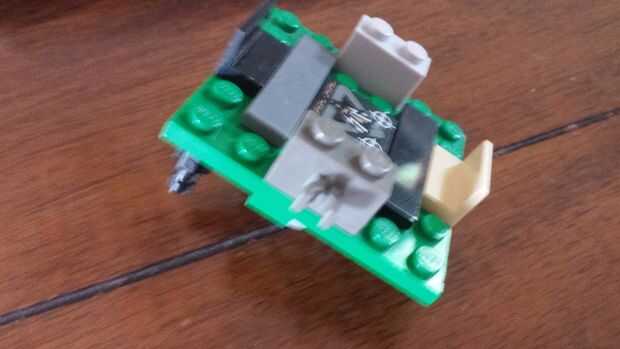

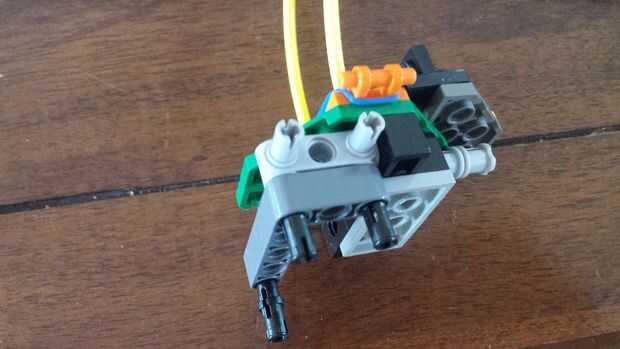

Para construir el marco [Descargar Lego Digital Designer y] seguir las instrucciones en el archivo LDD - tuve algunos ajuste de problemas los subconjuntos juntos en el programa pero de bastante evidente donde van en las fotos. Usted puede acceder a la guía de construcción en la nueva versión de Lego Digital Designer con el botón mode en la parte superior derecha o con F7 (comando + M en Mac). Parece haber un estante de engranaje del pedazo que falta (y no puedo averiguar dónde está falta de) y la pista móvil bastante no medir correctamente en el archivo (debido a la flexión creo), pero todo cabe bien una vez construida. Experimentado el Lego ingenieros probablemente pueden encontrar algunas modificaciones o diseños alternativos para completar la máquina con otras partes o mejorarla.

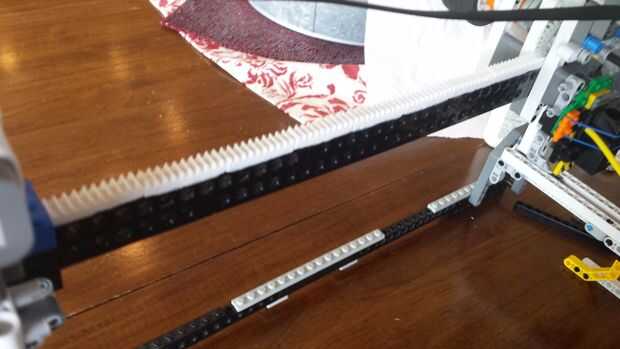

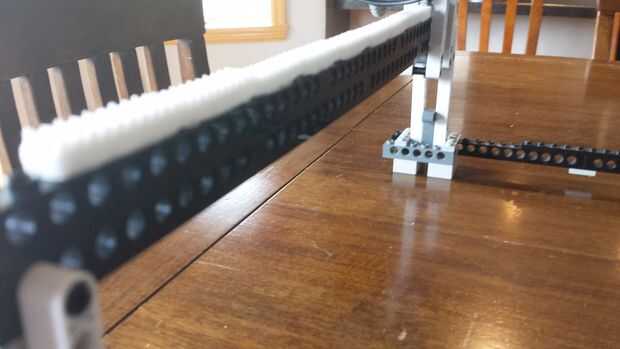

Ya que mi impresora 3D no tiene la más alta calidad fotográfica que tuve que Kragle (pegamento) el engranaje impreso parrilla ladrillos sobre los ladrillos de la pista (horribles, yo sé). Algunos de ellos tomaron algunos acabados para que encajen sin los otros saltan mientras está conectado o rollos de la armadura a través de él. También pegué algunos de los ladrillos en las pistas para evitar que entren aparte debido a problemas de equilibrio.

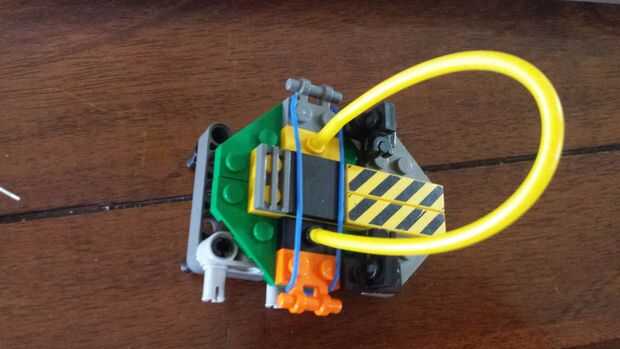

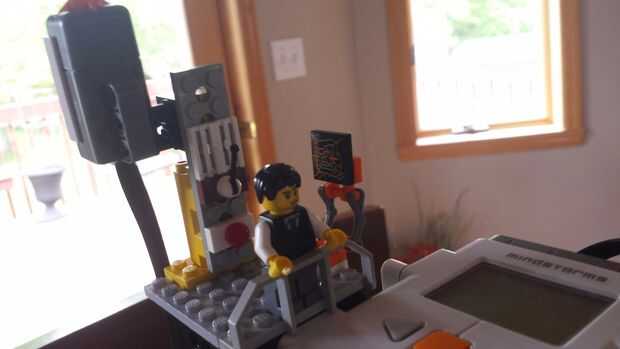

La rueda en la parte posterior de la pista móvil de contrapeso y de actuar como un asa para mover manualmente la armadura hacia adelante y hacia atrás - no necesariamente tiene que ser una rueda. El centro de control también no es necesario pero la llave es importante donde usted termina poniendo.

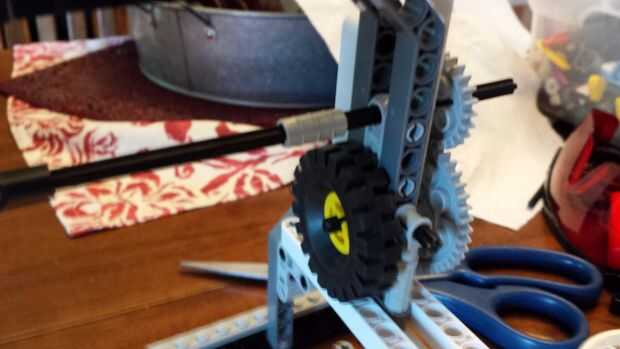

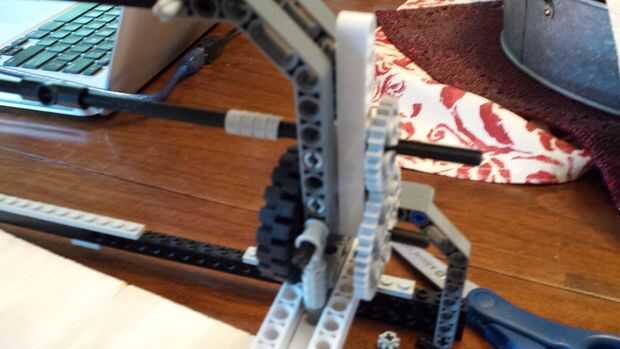

Una cosa que me olvidaba hasta después de que tomó la primera fotografía y había terminado el dibujo de LDD es la rueda en el último par de fotos. Esto es para permitir que el extremo de la pista para mover aún a pesar del peso que puso en él; sin este subconjunto el extremo de la pista se arrastre demasiado para mover de forma fiable.
