Google Play Music Radio por Internet (Raspberry Pi y Arduino) (5 / 12 paso)

Paso 5: Otros componentes electrónicos

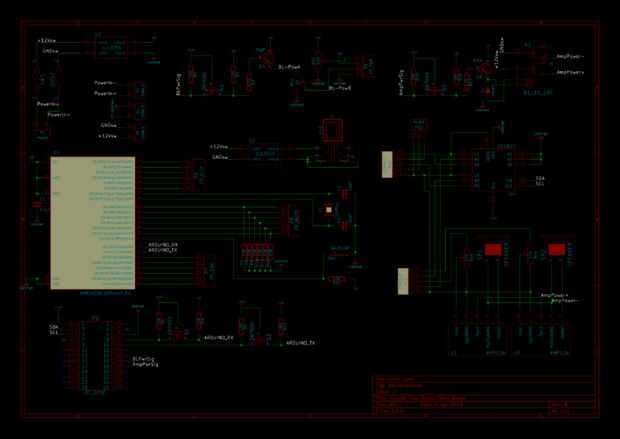

Otros aparatos electrónicos necesarios para realizar este trabajo:

  • Amplificador y conmutación de la energía de luz de fondo LCD
    Esto se hizo de dos pines GPIO en la Raspberry Pi (ya que yo había maximizado el Arduino), todo esto implicaba era un convertidor de nivel MOSFET de conmutación de un transistor PNP.
    En el caso de la retroiluminación de la LCD, esta alimentado directamente la retroiluminación de la LCD LED con un potenciómetro que podría utilizarse para ajustar el brillo.
    Para controlar la potencia del amplificador que era un relé utilizado que fue conmutada por el transistor PNP (con un diodo de protección).
  • Conversión de potencia
    Estaba alimentando la radio con un solo suministro de fuente de alimentación de 12V que podría entregar 1.5A constantes, esto suministra suficiente energía sin embargo tuve que convertir a 5V para el ATmega IC y frambuesa Pi, para ello he utilizado dos convertidores de DC-DC aislado de suministro, uno para el plano de la energía 5V en el tablero principal y otro para alimentar el Raspberry Pi.
    He usado convertidores aislados como esto quita un bucle de tierra que causó el problema con el circuito de audio.
  • Fuente de alimentación
    He añadido una tarjeta adicional (no representada en el esquema) que incluye un condensador de 1000uF que ayuda a compensar el rápido cambio en la demanda de energía cuando encienden los amplificadores.
    Esta placa también tiene un cartucho de 20mm portafusibles equipado con un fusible de 1A por el bien de protección.
