Paso 4: Audio electrónica

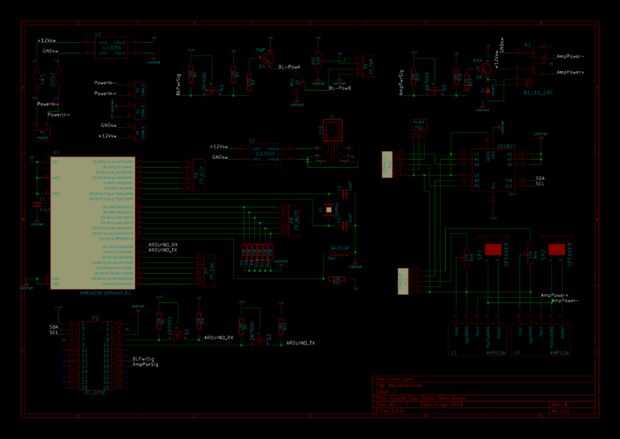

Un resumen de la trayectoria de la señal de audio es el siguiente:
- Frambuesa Pi de salida, cerca de una señal de atenuación, usé alsamixer para ajustar la salida a 0dB.
- Línea hacia fuera de la cabecera, si esto sería un conector de 3,5 mm de 5 pines que corta la ruta de señal si un enchufe está presente en la toma de corriente.
- Potenciómetros digitales, estos son utilizados para atenuar la señal de audio antes de la amplificación, controlados y accionados por el Raspberry Pi sobre i2c.
- Salida de auriculares, salida atenuada salida de audio para utilizarlo con los auriculares.
- Potenciómetro de atenuación, he añadido que un espacio en el tablero para esto pero justo pasa por alto como no era realmente necesario.
- Amplificadores, 2 módulos de amplificador de 12W.
- Altavoces, hacer ruido :)
Si no desea utilizar la línea y salida de auriculares es mejor omitir de su diseño en conjunto.
Mi audio electrónica no es probablemente el mejor diseñado, y ciertamente no utilizó la mejor calidad de altavoces (principalmente debido a restricciones de tamaño para que encajen en el encerrar que lo había diseñado), así que siéntete libres mejorar esto de alguna manera que se puede.
