Google Play Music Radio por Internet (Raspberry Pi y Arduino) (2 / 12 paso)

Paso 2: Panel frontal y pantalla LCD

Antes de iniciar este paso es una buena idea para saber aproximadamente qué tamaño usted quiere su radio, pues esto puede limitar el tamaño máximo de su panel frontal botón/codificador.

Una vez que sabes aproximadamente qué tamaño usted necesita para hacer su panel frontal se puede diseñar sin embargo como para que coincida con el estilo del gabinete están planeando, las limitaciones sólo son que el uso mismo Arduino de código como yo (al menos sin grandes cambios) tendrá que utilizar el mismo tipo y función de los insumos.

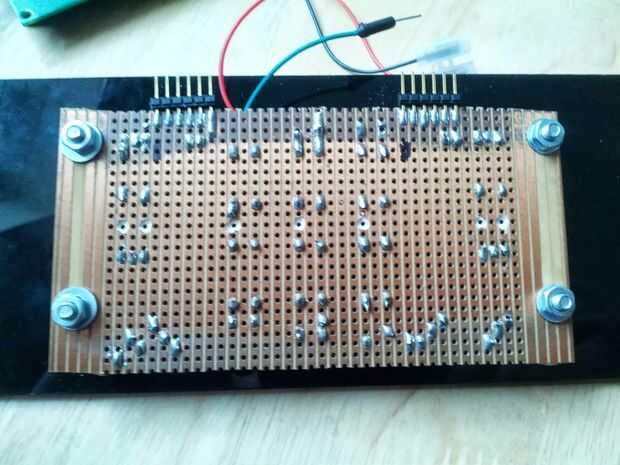

Mi panel frontal simplemente fue construido en placa perforada y atornillado a un panel de acrílico que luego se montarían en el recinto.

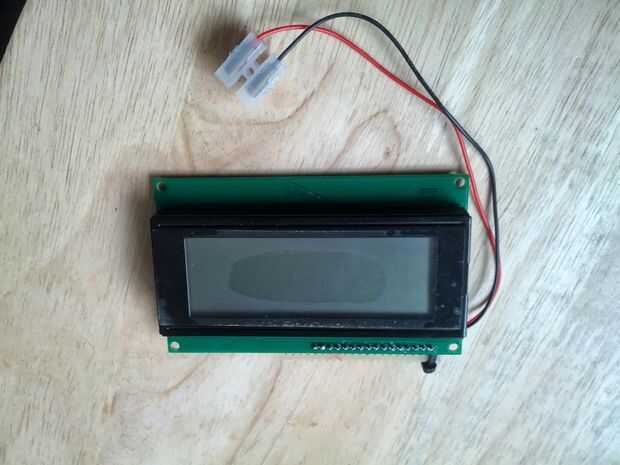

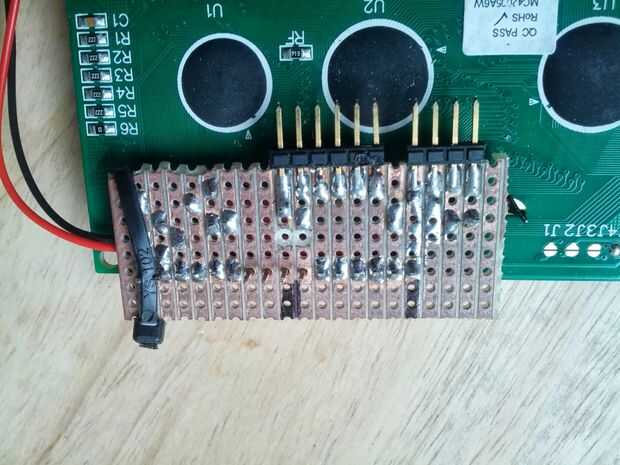

En el módulo de LCD que soldado en un pequeño desglose tablero qué herramienta de 6 y 4 cables de cinta de pin que vino de la placa principal y había conectado a los pines apropiados en el LCD 16 pin header.

un cable de 5v y tierra era necesaria entre el LCD arranque tablero y tablero de botón/codificador como los codificadores necesitan una referencia de tierra y los botones de referencia 5v para funcionar correctamente.
