Girino - osciloscopio Arduino rápido (2 / 26 paso)

Paso 2: Lo que usted necesita

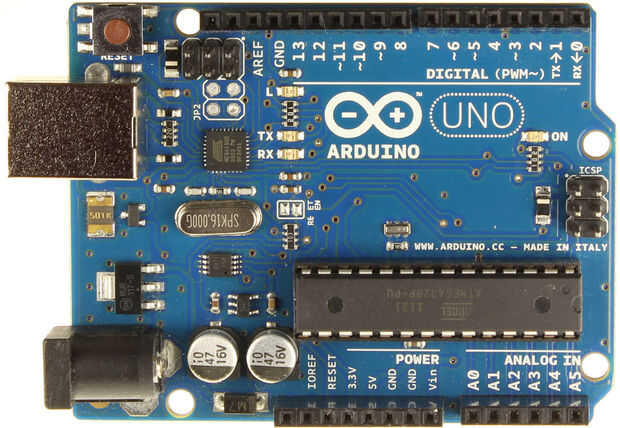

Lo que realmente necesitamos para este proyecto son una placa Arduino y la hoja de datos del ATMega328P.

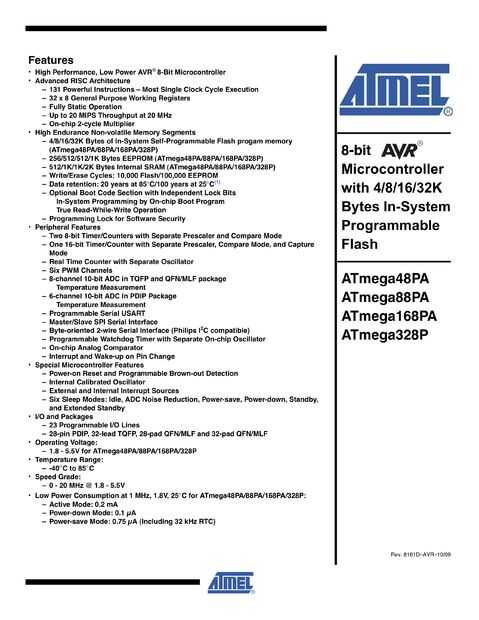

La hoja de datos es lo que nos dice cómo funciona el microcontrolador y es muy importante mantenerlo si queremos tener una palanca inferior de control.

La hoja de datos puede encontrarse aquí: http://www.atmel.com/Images/doc8271.pdf

El hardware que he añadido a la Arduino es en parte necesario, su propósito es sólo para formar la señal de la ADC y para proporcionar un nivel de voltaje para el gatillo. Si lo desea, podría enviar la señal directamente a la Arduino y utilizar alguna referencia de tensión definido por un divisor de tensión, o incluso los 3.3 V dado por el propio Arduino.
