Girino - osciloscopio Arduino rápido (20 / 26 paso)

Paso 20: Fuentes de alimentación

que utiliza una fuente de alimentación dual para el TL084 que se puede convertir en una sola fuente de alimentación para el LM324.

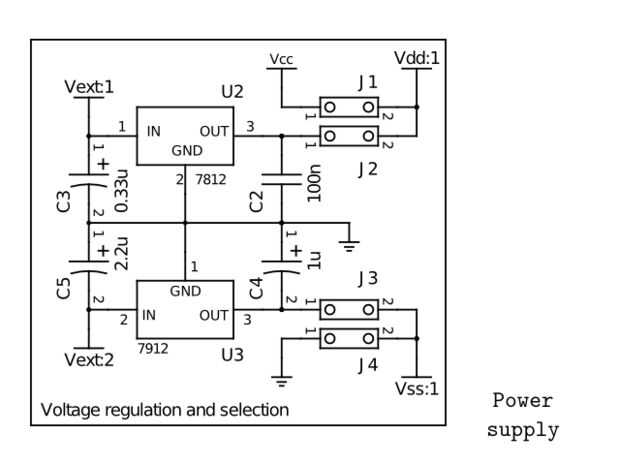

En la imagen podemos ver que usé un par de reguladores de voltaje 7812, de + 12 V y un 7912, de -12 V. Como de costumbre, los condensadores sirven para estabilizar los niveles y sus valores son las sugeridas en las fichas técnicas.

Obviamente que un ±12 V que tenemos que tener por lo menos unos 30 V en la entrada porque los reguladores de tensión requieren una entrada más alta para proporcionar una salida estabilizada. Ya que no tengo tal alimentación usé el truco de utilizar dos fuentes en serie de alimentación de 15 V. Uno de los dos está conectado al conector de alimentación de Arduino (por lo que se alimentan el Arduino y mi circuito) y el otro directamente al circuito.

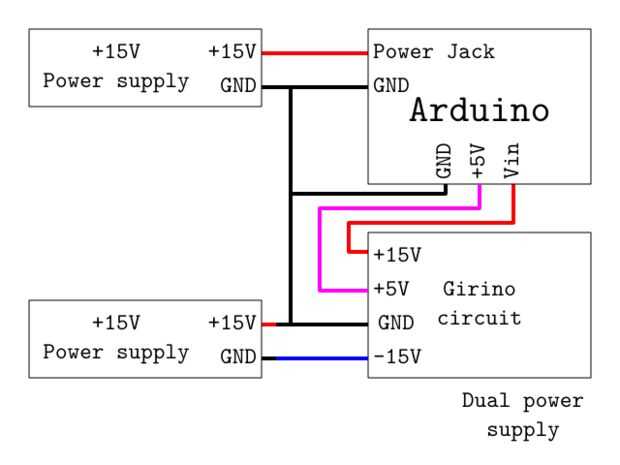

No es un error para conectar el + 15 V de la segunda fuente de alimentación a la tierra de los primeros! Se trata de cómo conseguir un -15 V con fuentes de alimentación aisladas .

Si no quiero llevar un Arduino y dos fuentes de alimentación que puedo seguir usando el + 5 V proporcionada por el Arduino cambiando los puentes (y usando el LM324).
