Girino - osciloscopio Arduino rápido (9 / 26 paso)

Paso 9: Entrada búferes Digital

Los pines de entrada analógicos de la Arduino pueden ser utilizados también como pines de I/O digitales, por lo tanto tienen un búfer de entrada para las funciones digitales. Si queremos usarlos como pines analógicos debe desactivar esta función.

Envío de una señal analógica a un pin digital induce a alternar entre alta y baja los Estados, especialmente si la señal está cerca del límite entre los dos Estados; Esta conmutación induce algo de ruido a los circuitos casi como la ADC sí mismo (e induce un mayor consumo de energía).

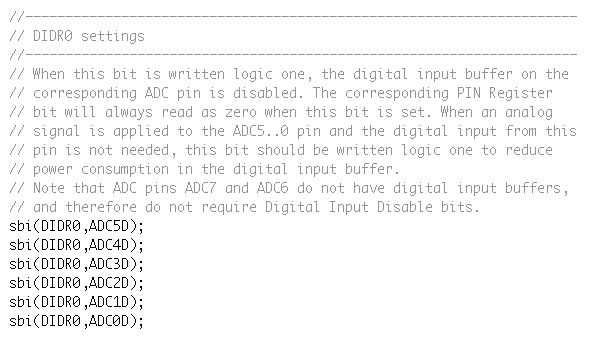

Para deshabilitar el búfer digital debemos configurar los bits ADCnD del registro DIDR0:

SBI(DIDR0,ADC5D);
SBI(DIDR0,ADC4D);
SBI(DIDR0,ADC3D);
SBI(DIDR0,ADC2D);
SBI(DIDR0,ADC1D);
SBI(DIDR0,ADC0D);
