Gire su águila esquemático en un PCB (15 / 24 paso)

Paso 13: Añadir polígonos del plano de alimentación

"Planos de la energía" son grandes áreas de cobre que transportan una señal, generalmente de alimentación y tierra. En tableros de múltiples capas, es común tener todas capas sobre todo dedicadas a tal plano de la energía. Incluso en un tablero de una sola capa hay algunas ventajas en hacer algo similar:

1) Utilice menos reactivo
2) lleva más de corriente, en caso
3) hace más fácil unir cables de prueba
4) actúa como una especie de "barrera estática" para los dedos

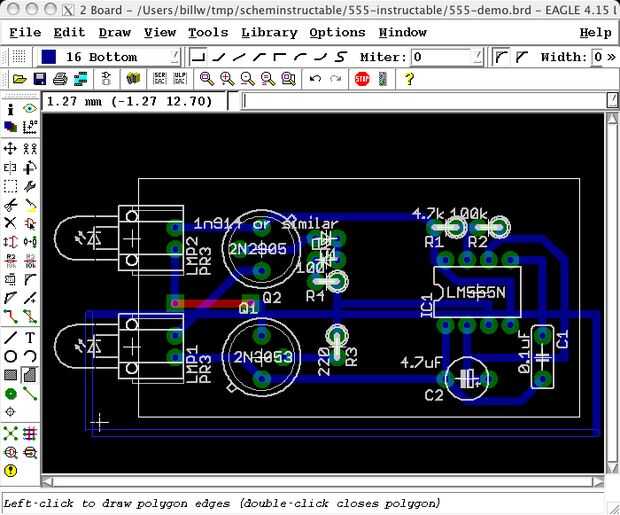

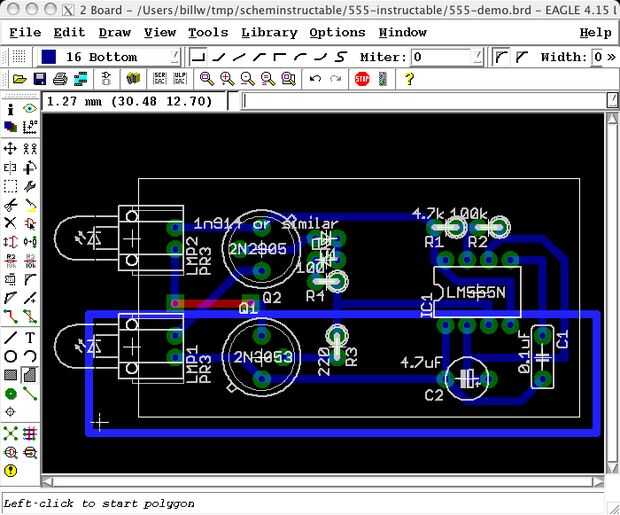

En águila. tales áreas de señal grande se dibujan con el comando "polígono". Hay un icono en la barra de herramientas de dibujo de polígonos, pero crea polígonos asociados a una nueva señal, y me parece que cuando se crea un polígono para una señal existente, es más fácil escribir la forma del texto del comando en el área de comandos de texto. Para crear un polígono conectado a una señal de 'tierra' el nombre, escriba "poly gnd" dándole un nombre de señal en el comando, el polígono voluntad automatcailly conectar a esa señal. (Si se dibuja un polígono con el icono, usted puede conectarlo a una señal más adelante mediante el comando "name" para cambiar el nombre del polígono. (sin embargo, después de esto, no puede renombrar el polígono nuevo sin cambiar el nombre la señal así.))
