Gire su águila esquemático en un PCB (14 / 24 paso)

Paso 12: La ruta restante pistas manualmente

El Autoruter hizo un trabajo muy agradable aquí. Existe sólo un rastro de izquierda.

Hay un par de maneras que podríamos ruta esta señal manualmente, incluyendo algunas rutas snakey entre pines del transistor que no debido a las reglas de diseño que especifica el Autoruter. Se trata de un rastro corriente relativamente alto, y decidí que no manualmente violo las normas de diseño cualquiera. En cambio, usaré un puente de alambre en el lado del componente, que puedo modelo de águila como un rastro del lado superior.

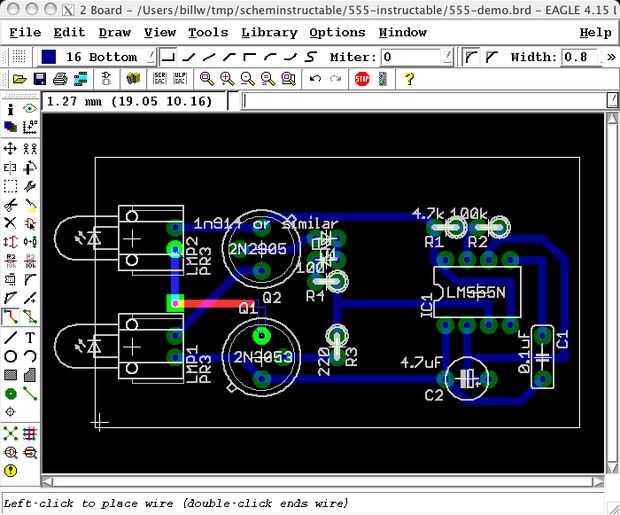

Seleccione que la herramienta de ruta y haga clic en un extremo de un unrouted airwire (amarillo) y usted pueden colocar un rastro bastante mucho dondequiera que quiere, seleccionar ancho, capa y tipo de curva de la barra de menús mientras avanzas a lo largo. Esto se muestra en la sucesión de imágenes en este paso.
