Gigante de LED de la barra gráfica

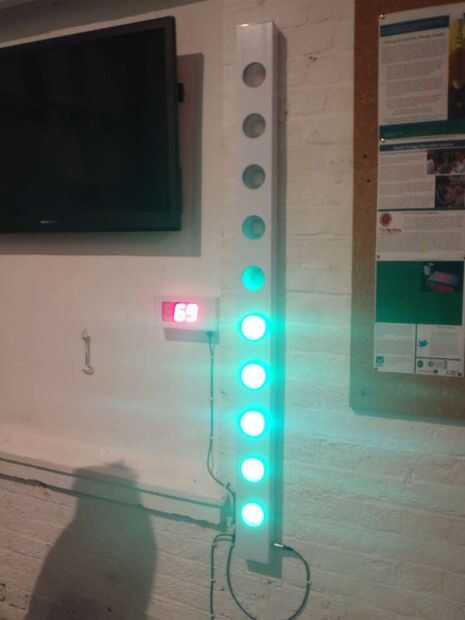

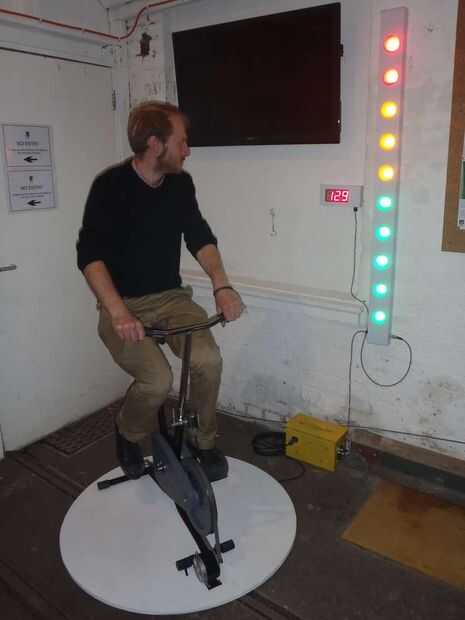

para un proyecto reciente que necesitaba para construir una pantalla de gráfico de barras grandes y evidentes. Esto fue Mostrar la potencia generada de un generador de bicicleta. Vine para arriba con este diseño y estaba bastante contento con los resultados finales ya que es un costo relativamente bajo, pero todavía bastante visual. Está parado a 1,5 m de alto y 10cm de ancho. Necesita para estar bajo poder pero brillante utiliza arrays de LED.

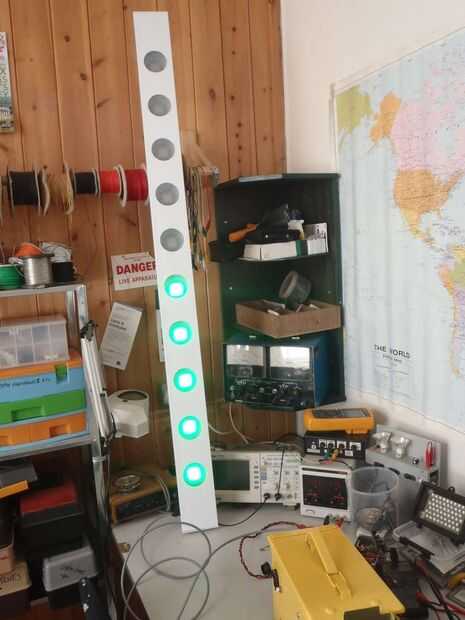

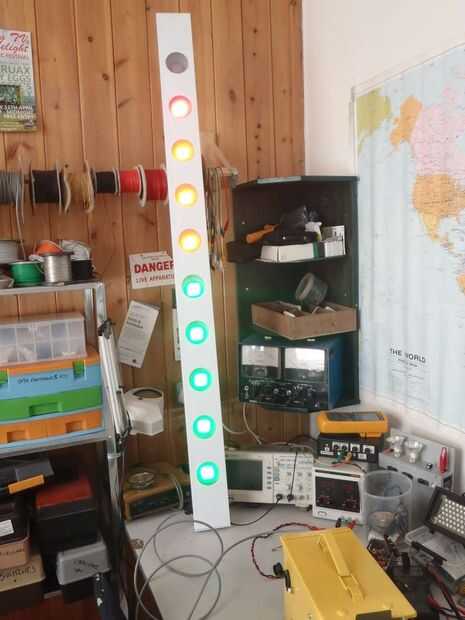

Aquí os muestro el proceso de construcción de uno. Este tiene 10 elementos ligeros, pero puede ampliarse fácilmente para adaptarse a su idea.
Está diseñado para ser controlado mediante una placa de desarrollo Arduino, pero utiliza registros de cambio de lógica, por lo que se puede controlar fácilmente por cualquier microcontrolador.

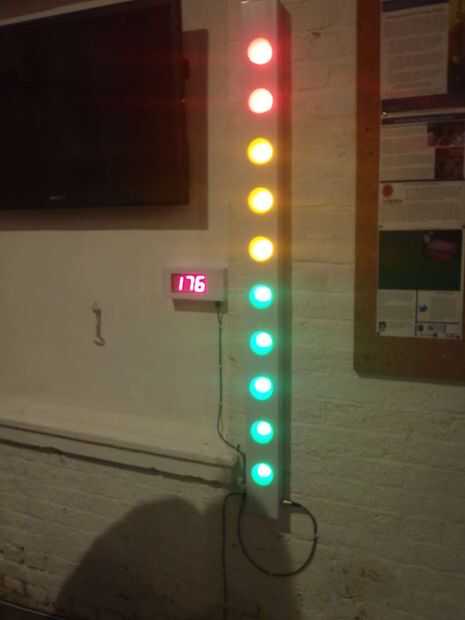

El video muestra la unidad en acción.

El cuerpo principal está construido de canalización eléctrica, que está disponible en secciones de 2 y 3 m. Esto forma un recinto relativamente barato, robusto y largo.
Las unidades de luz LED son 12V DC unidades de Phenoptix. El PCB fue diseñado por Clive grande y está diseñado para encajar en una luz de halógeno tipo MR16 12V estándar apropiado. Están disponibles en todos los colores diferentes, incluyendo como una matriz RGB.
