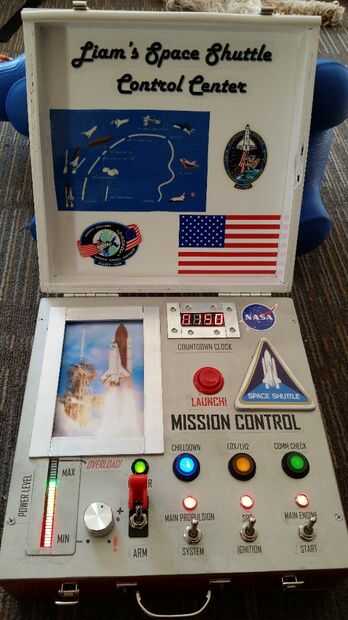

Este es un juguete que hice para el cumpleaños 3 de mi hijo. Es un "centro de comando espacio en transporte," esencialmente una caja de interruptor de luz glorificado :)
Inspiración vino de una caja de interruptor de luz de 99 voltios papá de mi hermano paso hecho en el día y también de esto increíble proyecto de escritorio de Control de misión.
El cuadro se divide en 2 partes: una controlada por un Arduino alimentado por un cargador USB de teléfono, y el otro lado es un simple circuito en paralelo alimentado por una batería de 9V. El lado de 9V es 6 interruptores con LED (en la parte inferior derecha) y luego el Arduino es un LED de la barra gráfico controlado con un potenciometro, un temporizador de cuenta atrás comenzado con un interruptor momentáneo (gran botón rojo), la luz del motor (un LED detrás de la imagen transparente de la lanzadera de despegar) y el chip de audio de una tarjeta de felicitación que juega en el T-minus Zero.
Para construir este proyecto que se necesita:
CAJA DE:
- 1/4" madera contrachapada (probablemente una hoja de 4 x 4 pies)
- 1/2" madera contrachapada (probablemente una hoja de 4 x 4 pies)
- unos trozos de madera
- tornillos
- pegamento para madera
- Cuatro placas de reparación de 2 pulgadas (para la frontera de temporizador de cuenta regresiva)
- 1" de ancho de la tira de aluminio (de la frontera alrededor de la foto)
- adhesivo transparente de inyección de tinta impresora papel como este
- 08" la hoja de acrílico (plexiglás) cortado a 4 x 6"
- Pintura en aerosol color roja, blanca y metálica
- Capa de uretano a base de agua
- cierres de resorte
- mango
- bisagras
ELECTRÓNICA:
- Montón de resistencias
- alambre calibre 22
- Cautín y soldadura (radioshack)
- potenciometro de ohmio 10 k
- Arduino UNO
- Shield Arduino tornillo
- Botón grande rojo arcade
- Tablero de breakout de gráfico de barras LED de Sparkfun
- Común cátodo 4 dígitos 7 segmentos display-utilicé el SH5461AS
- Mostrar la tabla perf simple para montar el 7-seg (Radioshack)
- Adafruit perma-proto breadboards
- 3 interruptores
- 1 interruptor DPST
- 3 diferente color empujador interruptores LED como este uno
- Tapa del interruptor como esta
- LED titulares como estos
- Módulo de tarjeta de felicitación grabable, que usé este
Aquí es cómo la construí:
