Getting Started with Arduino en 60 minutos (9 / 10 paso)

Paso 9: Hágase LEDs

¿Qué pasa si queremos más LEDs para iluminar todo al mismo tiempo? Considérelo hecho!

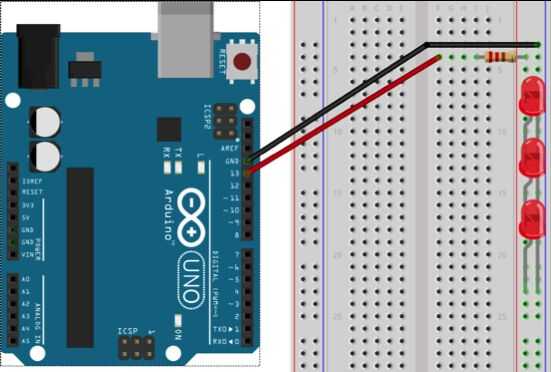

  1. Conseguir dos más LED ' s rojos y desenchufe el LED rojo que se enchufó.
  2. Añadir una resistencia (la misma que utilizamos anteriormente) por enchufar un extremo del riel positivo a la derecha de la placa.
  3. Conecte el otro extremo de la resistencia en la columna "I" en la misma fila.
  4. Comprobar que el cable de puente rojo todavía está conectado al pin 9.
  5. Conecte el extremo libre del cable puente rojo a la columna F en la misma fila como la resistencia.

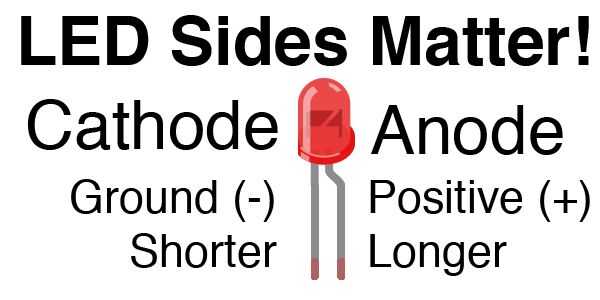

  6. Añadir los tres LEDs rojos en el poder (+) y los carriles de tierra (-) de la protoboard en filas 12, 17 y 24. Asegúrese de que la pata larga del LED esté conectada en el + carril y la pierna más corta se conecta en el riel de suelo.
  7. Agregar energía al conectar el Arduino al ordenador mediante el cable USB.

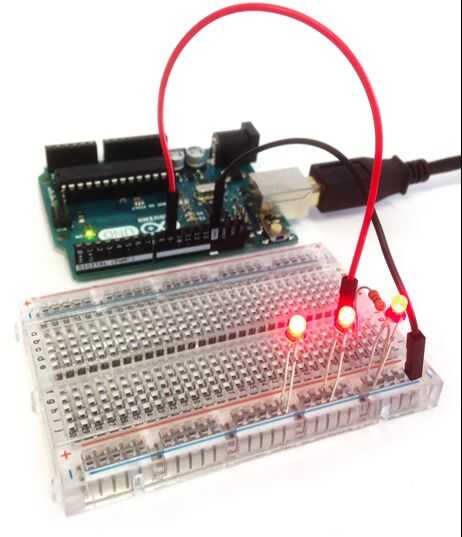

¿Tres todos los LEDs encienden y desaparecer juntos?

Se trata de un circuito en paralelo. Cuando los LEDs se conectan como se activar y apagado juntos. ¿Qué pasa si desea controlar cada luz?

Para calcular esto, estás listo para la actividad 10.

¿Listo para la siguiente actividad?

¿Te sientes como si han creado un pequeño ejército de bichos relámpagos brillantes sincronizados?

Si esta sensación no ocurre, vuelva a intentarlo y luego pasemos por lo que puede tener cada LED es propio solo.
