Getting Started with Arduino en 60 minutos (10 / 10 paso)

Paso 10: espectáculo de luz

Conseguir las piezas que te necesita y tu placa Arduino.

3 resistencias (rojo - rojo - marrón - oro)

1 cable de puente negro

3 cables de puente (cualquier color)

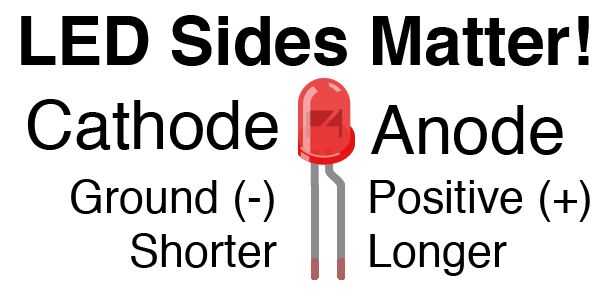

3 LEDs (cualquier color)

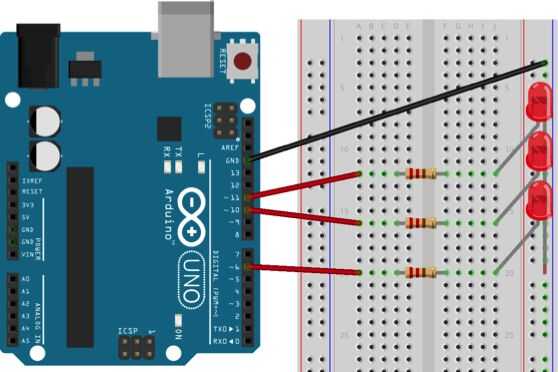

Siga el diagrama de cableado para que cada LED se conecta a su propio pin PWM de Arduino: 11, 10 y 6. los LEDs puede ir en cualquier fila. Ahora tenemos que escribir algún código que cada luz de encendido y apagado.

Coloque el bosquejo de Blink si no ya está abierto. Archivo → ejemplos → conceptos básicos → Blink.

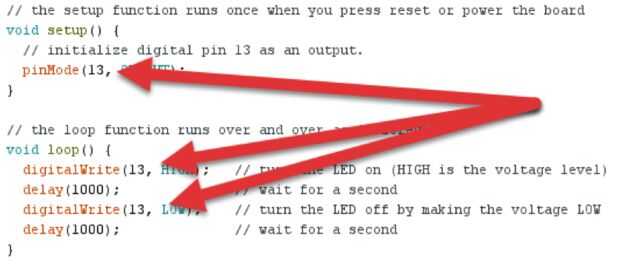

Ahora, vamos a cambiar el código de trabajo para el Pin 11. Encontrar el "pinMode (salida 13)" tres líneas "digitalWrite (13, HIGH);" y "digitalWrite (13, bajo);" y cambiar el 13 a 11.

Cargar el sketch en Arduino. Ahora debe tener el LED que está conectado a la digital 11 pin parpadeando.

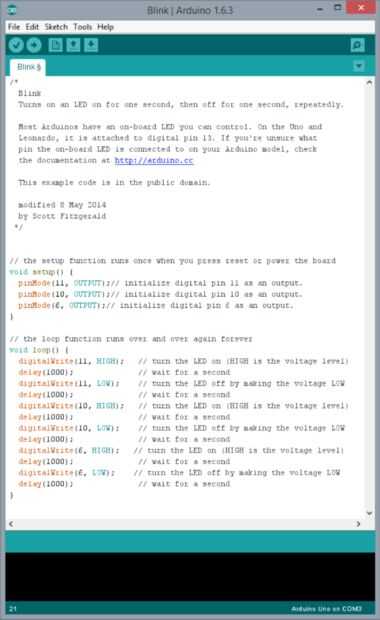

 // the setup function runs once when you press reset or power the board void setup() { pinMode(11, OUTPUT); //initialize digital pin 11 as an output. pinMode(10, OUTPUT); //initialize digital pin 10 as output. pinMode(6, OUTPUT); //initialize digital pin 6 as an output. } // the loop function runs over and over forever void loop() { digitalWrite(11, HIGH); // turn the LED on (HIGH is voltage level) delay(1000); // wait for a second digitalWrite(11, LOW); // turn voltage off by making voltage LOW delay(1000); // wait for a second digitalWrite(10, HIGH); // turn the LED on (HIGH is voltage level) delay(1000); // wait for a second digitalWrite(10, LOW); // turn voltage off by making voltage LOW delay(1000); // wait for a second digitalWrite(6, HIGH); // turn the LED on (HIGH os voltage level) delay(1000); // wait for a second digitalWrite(6, LOW); // turn voltage off by making voltage LOW delay(1000); // wait for a second }

¿Qué crees que va a pasar?

¿Encenderán en secuencia?

¿Puede usted acelerar el tiempo de retardo para que las luces a parpadear más rápido?

¿Se puede cambiar el código para que la luz rebote hacia adelante y hacia atrás?

¡ Buen trabajo! Con éxito ha hace un parpadeo del LED, construido un circuito, instalado el IDE de Arduino y modificado Código y hace un montón de salidas de LED curva a tu voluntad! Gato feliz aprueba!

Encontrar más actividades Arduino en: https://www.ardusat.com/lessons
