Generador Solar emergente: SunZilla 3.0 (9 / 16 paso)

Paso 9: Módulo Solar marcos

Materiales para este paso:

  • Bisagras de 6 x, 24mm (l) x 20 m m (w) x 1mm (th)
  • 4 x perfil L de aluminio, 558mm (l) x 20 m m (w) x 2mm (th)
  • 4 x Squared aluminio perfil (mejores rectangulares perfiles de 20 mm x 8 mm), 150mm (l) x 20 m m (w) x 2mm (th)
  • 4 perfiles de aluminio T, 560 m m (l) x 15 m m (w) x (h) 15mm x 2mm (th)
  • 4 perfiles de aluminio T, 435mm (l) x 15 m m (w) x (h) 15mm x 2mm (th)
  • 2 x perfiles L de aluminio, 545mm (l) x 15 m m (w) x (h) 15mm x 2mm (th)
  • 4 perfiles L de aluminio, 420 m m (l) x 15 m m (w) x (h) 15mm x 2mm (th)
  • 24 pernos hexagonales, M3 x 8mm (l)
  • 24 x arandelas, M3
  • 24 x tuercas autoblocantes, M3
  • 36 avellanados pernos M5 x 10mm (l)
  • 36 x tuercas autoblocantes, M5
  • 36 x arandelas, M5
  • 8 x tornillos de ala, M6 x 20mm (l)
  • 4 x módulos monocristalino semi-flexible, en este caso, hemos utilizado el SUPERFLEX SGM-FL-35W, 12 V, 35 Wp

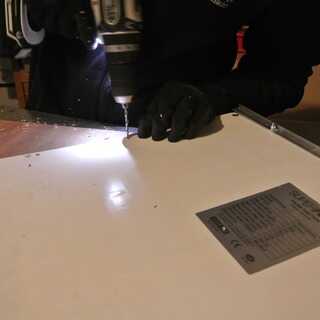

El módulo fotovoltaico debe ser perforado.

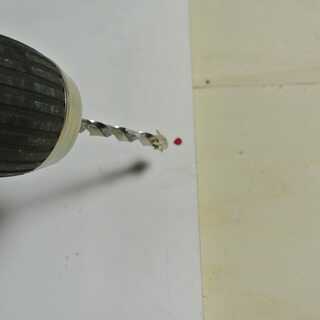

Usted puede encontrar las posiciones y el diámetro de los agujeros en el. Dibujo técnico de PDF que puede descargar a continuación. Para marcarlos de los módulos FV utiliza un rotulador. Para la perforación use un taladro de metal o de madera. Dos de los perfiles en L de 20mm deben tener una ranura de corte a lo largo de un lado; se muestra la posición de las ranuras en el. PDF descargables debajo de dibujo técnico. Estas ranuras permitirán que puede ajustarse el ángulo de incidencia. Para el perfil de la ranura debe utilizar una fresa.

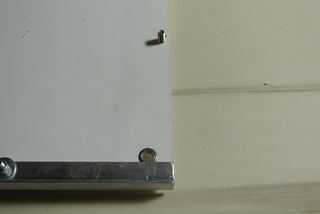

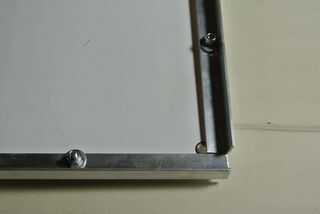

Después de la perforación, conectar los perfiles en la parte trasera de los módulos con el M5 - 10mm avellanado pernos, tuercas y arandelas. Tenga cuidado de colocar la arandela en el lado de la tuerca.

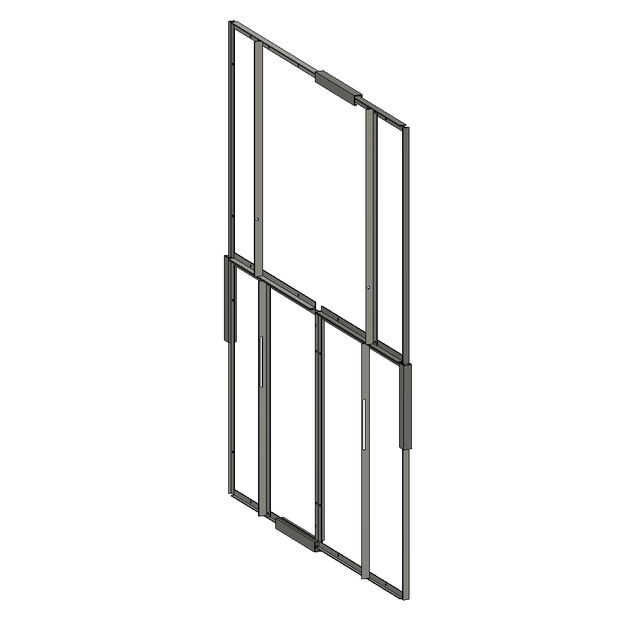

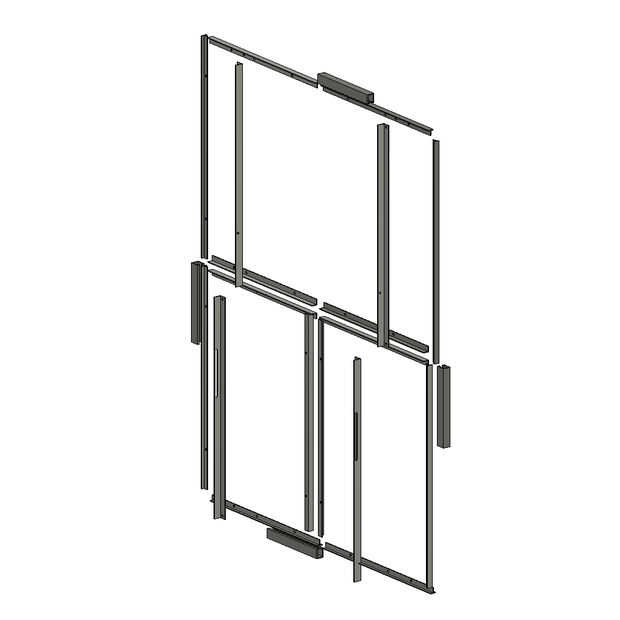

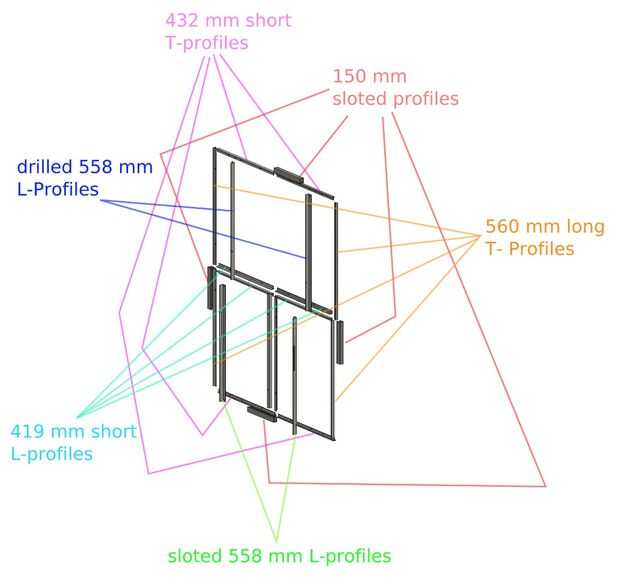

Los marcos de los módulos solares se hacen de T - y -perfiles en L, como se muestra aquí:

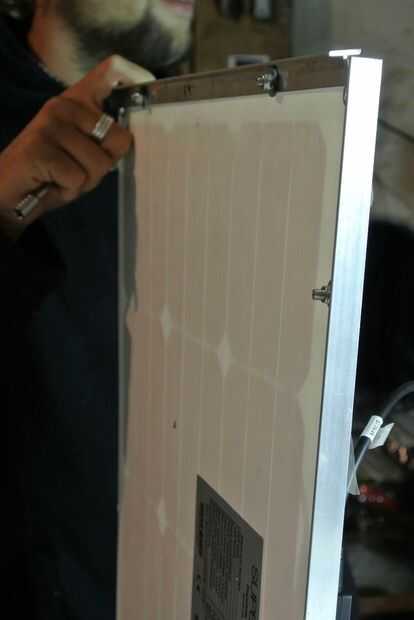

(ARRIBA) Los 4 paneles solares con los marcos

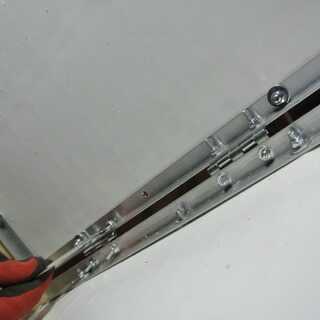

Y están conectados con las bisagras para que puedan ser desplegadas.

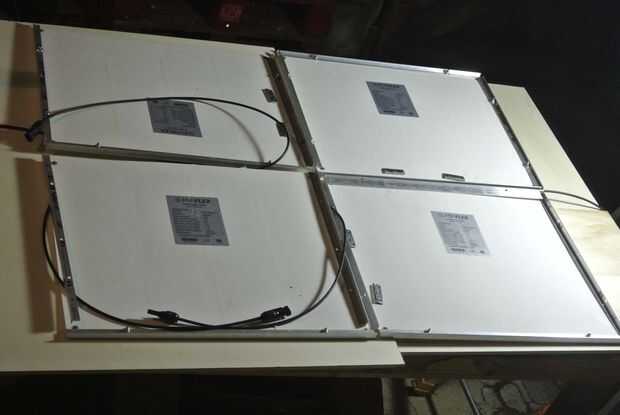

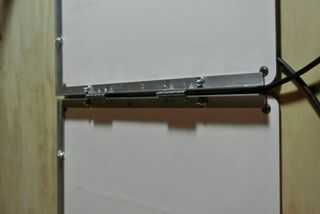

(ARRIBA) Fija las bisagras en paneles solares enmarcadas

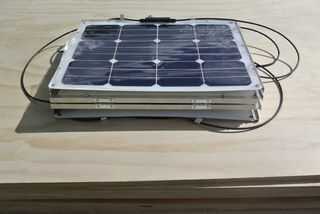

(ARRIBA) Doblado paneles solares

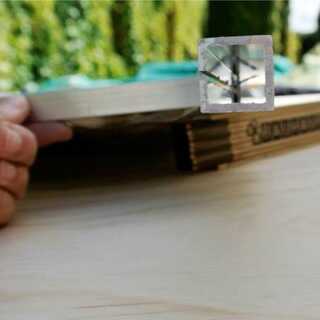

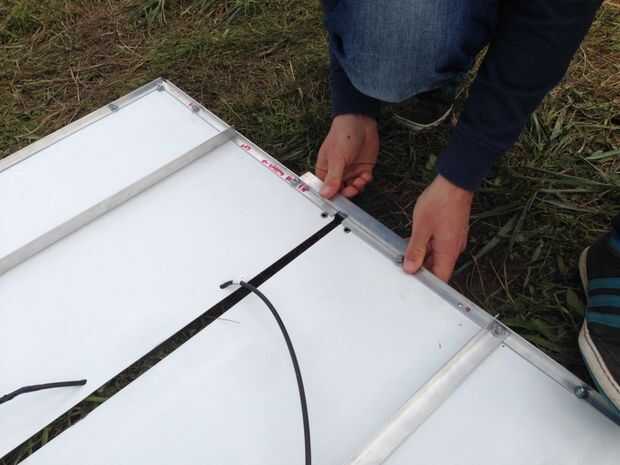

Cuando el conjunto del panel está desplegado, se mantiene abierto y plano con los perfiles de aluminio de 15 cm de largo al cuadrado que se cortaron en un lado. Estos se deslizan en sobre los perfiles de T desde un rincón de la Asamblea desplegado y sentarse en su lugar a medio camino encima del lado de la Asamblea, como se muestra.

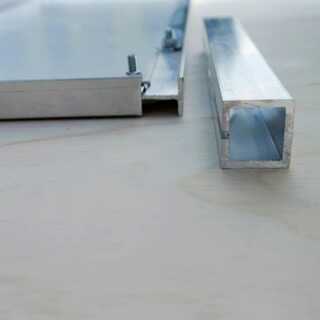

(ARRIBA) El corte cuadrado y T-perfiles encajan.

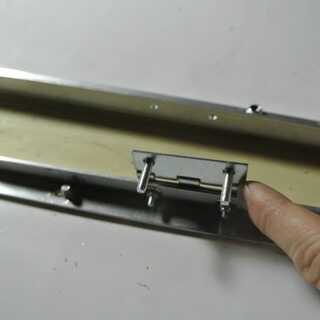

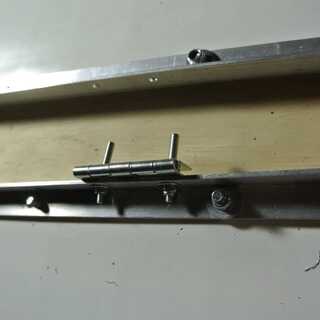

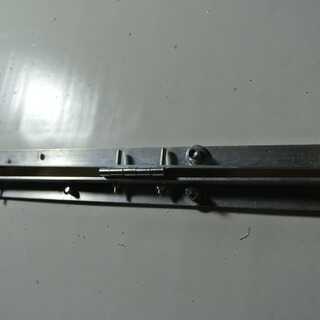

Usted ya perforaron orificios de sujeción en el T - y L-perfiles de acuerdo con las instrucciones en el paso 3 "Preparación de los perfiles de aluminio". Los agujeros para colocar las bisagras en los perfiles L son diferentes, porque tienen que colocarse según las bisagras que tienes, y esto variará. Para marcar la posición, coloque la bisagra de 5 cm desde el extremo del perfil no del lado de los otros agujeros, como se puede ver en la siguiente imagen. Luego marque los agujeros con un marcador metálico.

Para una explicación como marcar y taladrar los agujeros en perfiles de aluminio, consulte el paso 3.
