Paso 11: Tomas e interruptores

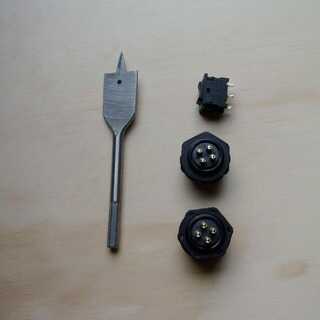

Materiales para este paso:
- 2 x LED (verde)
- 1 x interruptor, DC
- 6 x hembra conector WEIPU SP21 (estos son lo que utilizamos en nuestro prototipo, pero realmente no se recomienda utilizar el Weipu zócalos y los enchufes que se deslizan fácilmente fuera de las cajas)
- 1 x interruptor de CC
- caja de Norma EURO 1 x ¼, con tapa, 742mm (H) x 600mm (L) x 400mm (W) (Usable: 732mm (H) x 570mm (L) x 370mm (W)
- caja de Norma EURO 2 x 1/8, con tapa, de 230mm (H) x 400mm (L) x 300mm (W) (Usable: 208mm (H) x 370mm (L) x 270mm (W)

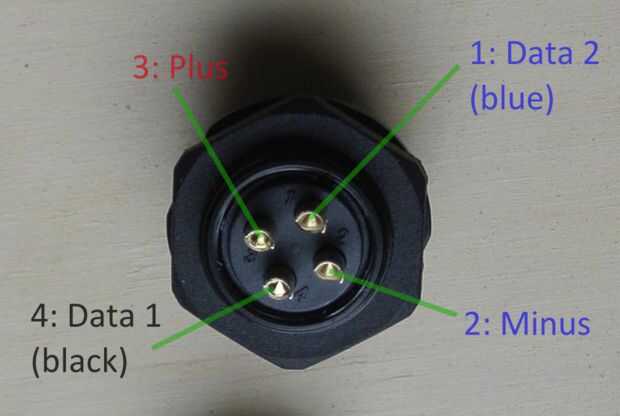

El orden de las diferentes clavijas de los enchufes y enchufes eléctricos se puede encontrar en foto siguiente. Conexión uno es para la 1ª comunicación (cable azul), dos es menos 3 es más y no 4 es la 2da comunicación (cable negro).

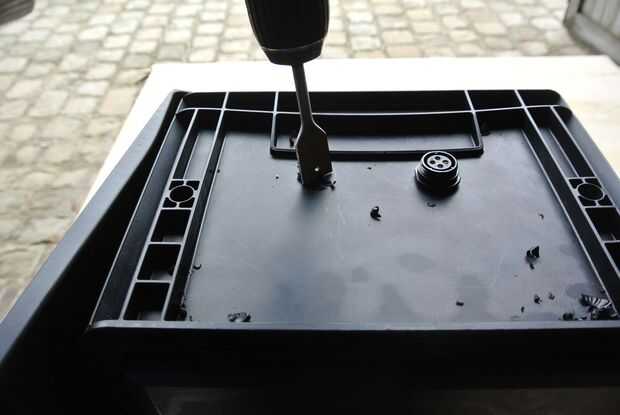

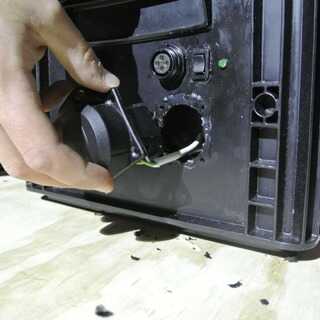

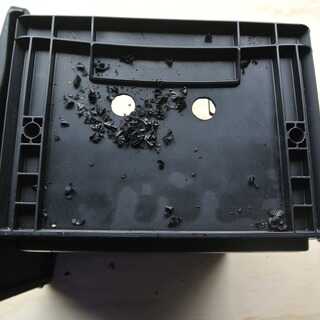

Interruptores y enchufes para insertar los interruptores, enchufes y los LEDs de las cajas, primero los agujeros en la parte exterior de la caja deben ser perforado o cortado para los interruptores y tomas de corriente respectivamente. Utilice la broca de 22mm para perforar los agujeros para los enchufes y un taladro de 5mm para los LEDs. Para el interruptor y el enchufe AC, primero marca la posición y las dimensiones del interruptor, luego perfore un pequeño agujero esta dimensiones interiores y finalmente cortar el agujero con la fresa.

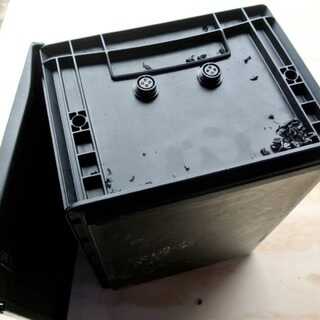

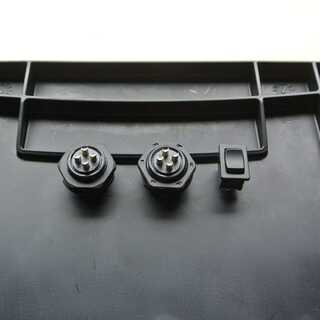

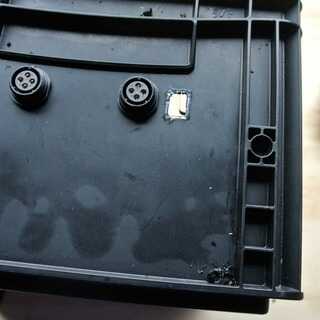

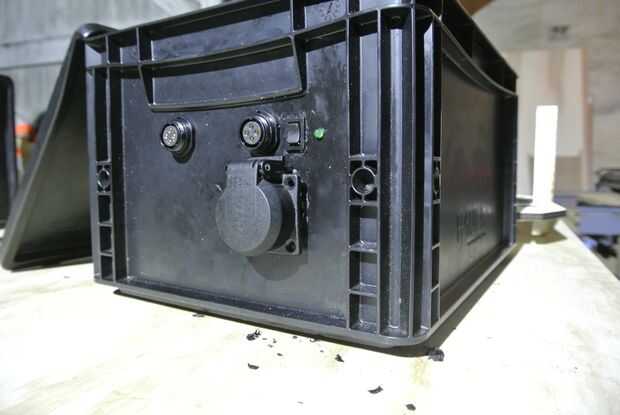

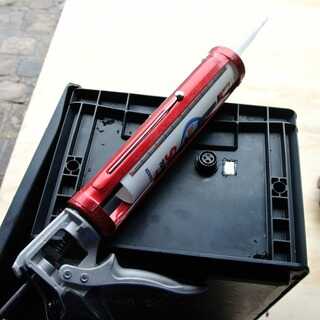

Cuando los agujeros están hechos, las tomas pueden fijarse en ellos, colocándolos desde el exterior con el hilo por delante en el agujero y atorníllela firmemente con la tuerca desde el interior. El interruptor también tiene que ser insertado en el agujero desde el exterior con los contactos más adelante. Luego, la conexión entre el interruptor y la caja debe hacerse impermeable con silicio.

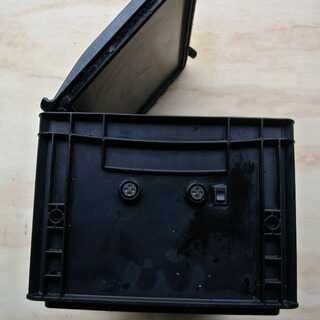

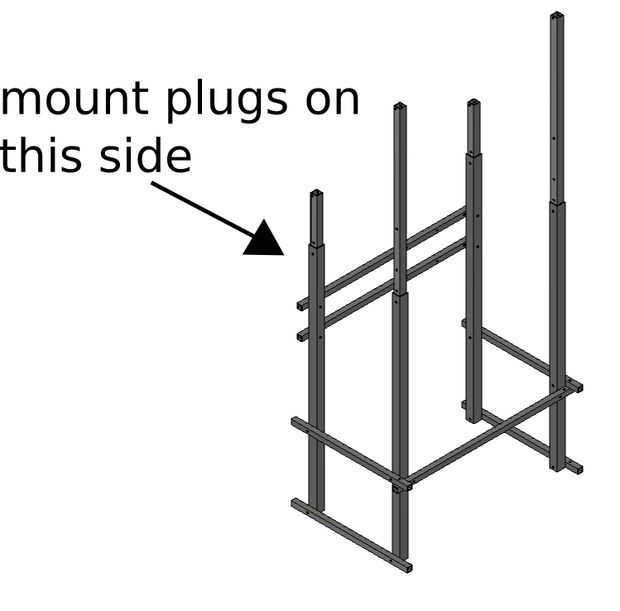

Todos estos componentes deben situados en el tercio superior de las cajas y centrados en la fachada. En el caso de la caja solar, deben centrarse horizontalmente en el lado más largo, donde perfiles horizontales de las dos de la estructura interna (como en el siguiente diagrama). Para la batería y zócalo/inversor-caja, debe ser horizontalmente centrados en uno de los lados más cortos.
