Generador Solar emergente: SunZilla 3.0 (5 / 16 paso)

Paso 5: Batería caja (1/8 plataforma Euro norm)

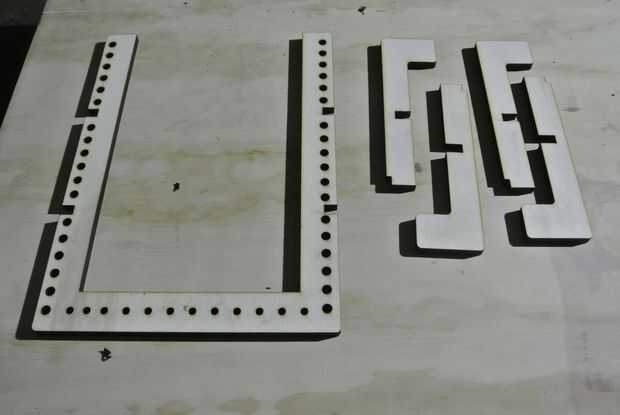

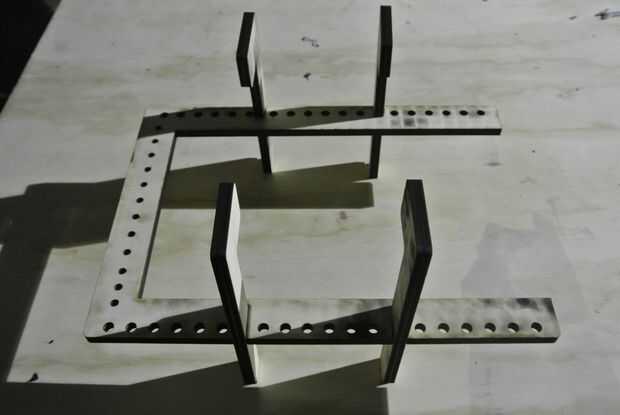

Para asegurarse de que la batería can´t moverse dentro de las cajas para baterías, se requiere un interno estructura de montaje. Las pilas se llevan a cabo en lugar por la estructura de montaje, y no hay conexión física se requiere. Como con la caja del inversor, la caja de batería estructura de montaje está fabricada con estructura de madera de corte láser. La. Archivos de origen DXF para el corte por láser pueden descargarse a continuación.

Al usar los archivos con el cortador del laser, consulte el tutorial de corte de láser.

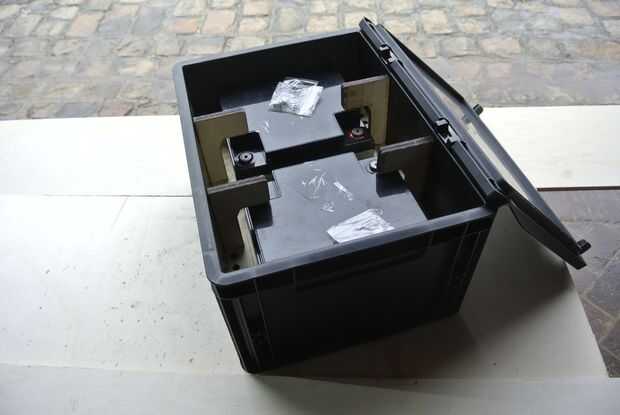

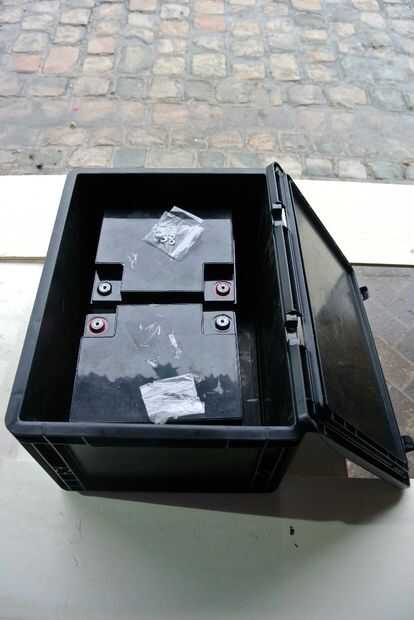

Las baterías y su estructura de montaje caben dentro de una de las cajas de Norma EURO 1/8, que tienen dimensiones externas de 230mm (H) x 400mm (L) x 300mm (W) y las dimensiones internas útiles de 208mm (H) x 370mm (L) x 270mm (W).

Como se menciona en el paso anterior, una sola pieza de madera contrachapada mide 800mm (L) x 600mm (W) x 10 mm (th) es suficiente para láser de piezas de corte para el inversor y las estructuras internas de cajas para baterías.

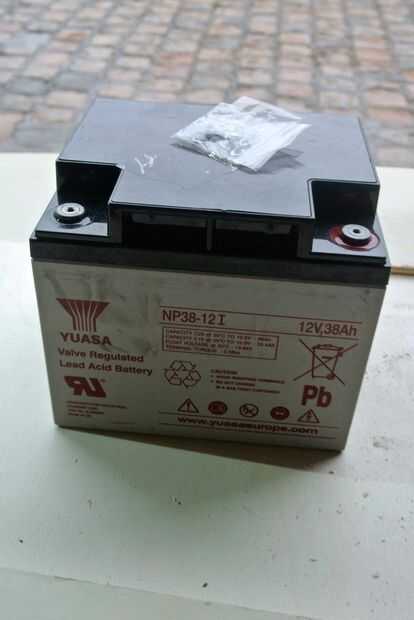

NB, hemos utilizado Yuasa NP 12B 38 baterías con un módulo de 12 V, 38, 5 Ah, y las dimensiones individuales de 170 mm (H) x 197 mm (L) x 165 mm (W). Si utiliza baterías diferentes, probablemente tendrá un factor de forma diferente, y probablemente tendrás que ajustar el. DXF en consecuencia archivos.

Si no tienen acceso o no desea utilizar un cortador láser, la estructura interna también se puede construir a mano, utilizando técnicas de elaboración con los taladros de madera y rompecabezas de madera normal. Por lo tanto, la. Dibujos técnicos PDF de las estructuras pueden descargarse a continuación.
