Generador de señal de onda sinusoidal modificada.

Debido a un desplome de la computadora y archivos perdidos que he tenido que rehacer este proyecto.

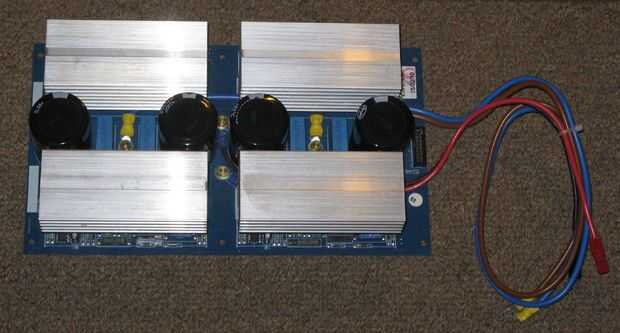

Me inspiré para diseñar este circuito por trece, 2 mil vatios, inversor de potencia industrial de circuitos; He comprado por diez dólares. Tomé un circuito aparte para invertir cómo funcionaba, y no tiene un generador de señal. Son cuatro Banco push pull mosfet impulsado por inversores, más allá de la dificultad de generar un controlador de onda de seno de cuatro Banco que no creo que la tarjeta de circuitos puede manejar un controlador de onda de señal, así que diseñé un generador de señal de onda sinusoidal modificada. Los optoacopladores utilizados en los circuitos son A3120 y cinco voltios conduce la señal en el lado de los optoacopladores, esto hace los componentes de circuito de lógica ideal para un generador de señal.
