Adaptable 12Vcc/220VCA inversor de onda sinusoidal pura

aquí es un inversor de onda sinusoidal pura muy simple basado en el microntoller "PIC 16F628A", "no flipar!", NO no es difícil de utilizar microntollers, realmente no podría ser más fácil que esto.

Para quienes preguntan, sí diseñado el concepto de circuito, esquema y componentes pero tuvo que contratar a un programador para escribir el código ya que no tengo ni idea de cómo redactar la programación de software, incluso le cobran dinero por hacer este trabajo ya que nadie trabaja gratis estos días, probablemente si él ve este instructable él ser riendose me cómo dio todo gratis aquí :-/

El director utilizado para crear la onda sinusoidal:

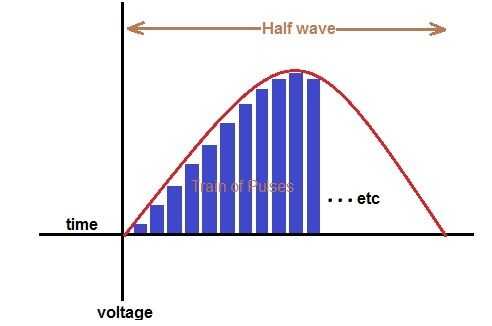

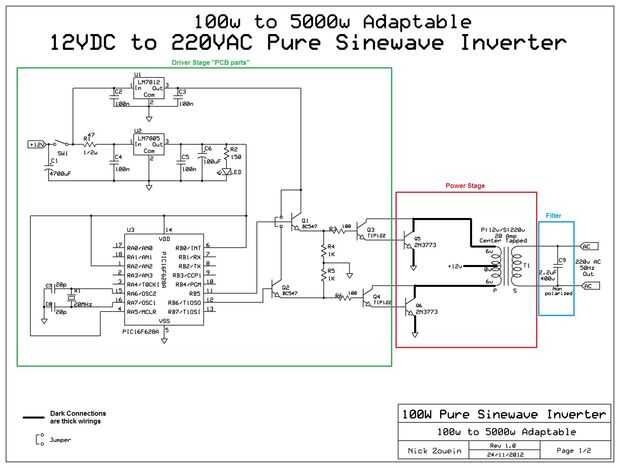

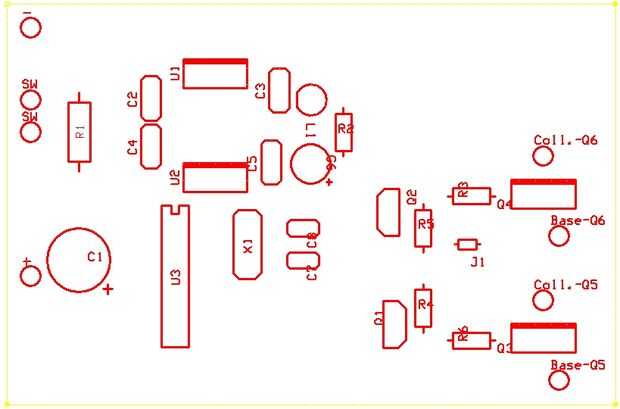

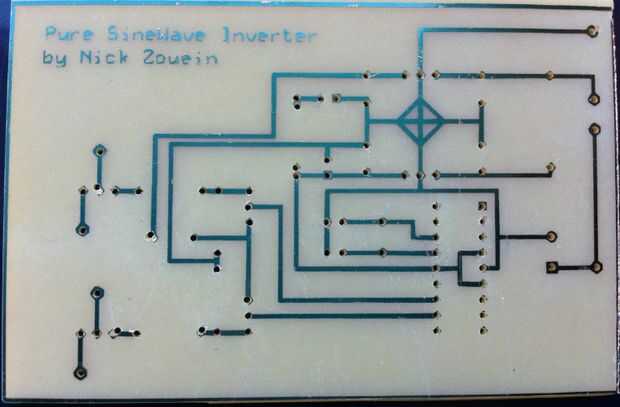

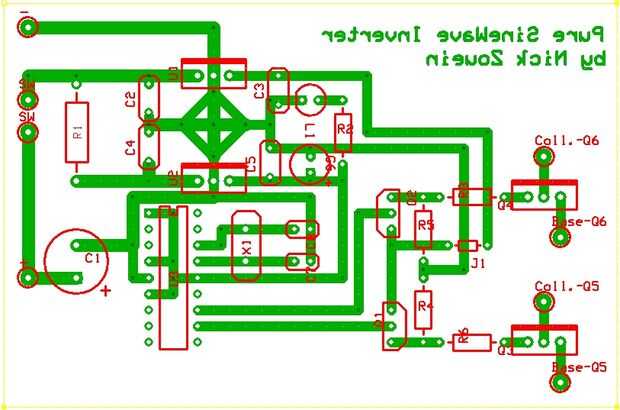

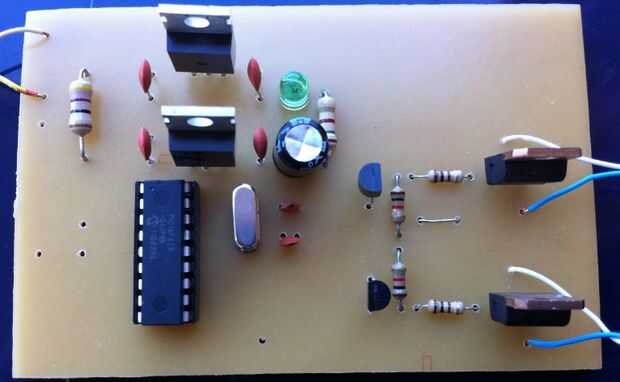

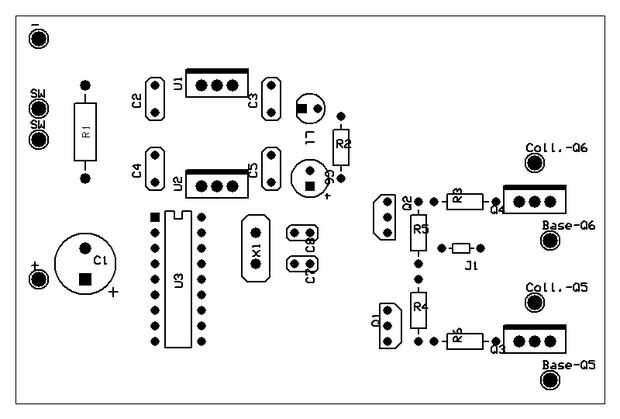

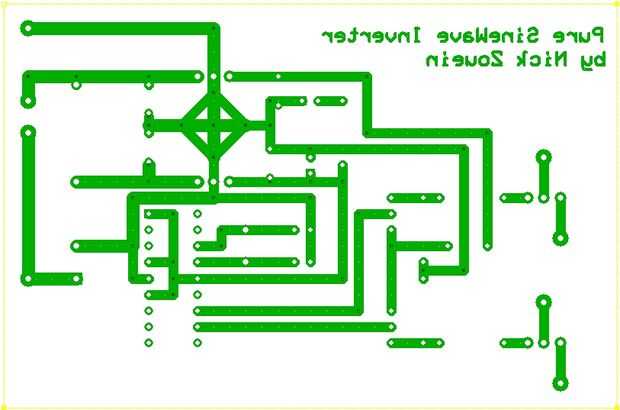

Mayor parte del trabajo duro en este circuito se realiza por la viruta del 16F628A, donde divide la media onda en pequeños segmentos generando tren PWM de pulsos para crear cada media onda como se muestra en la foto, genera oscilación y luego ir a conseguir amplificadas por los transistores Q1, Q2, Q3 y Q4 que alimentan a la etapa de potencia para conducir los transistores de potencia de 4. No puede ser mucho más simple que eso!

Hay 2 opciones para programar el 16F628A:
1- La mayoría de los componentes electrónicos venta tiendas do este servicio para usted por un costo$ 3 adicional, donde toman el programa que es un archivo "Inverter.HEX" en nuestro caso, escrito en un disco a la tienda y entregará un 16F628A ya programada.

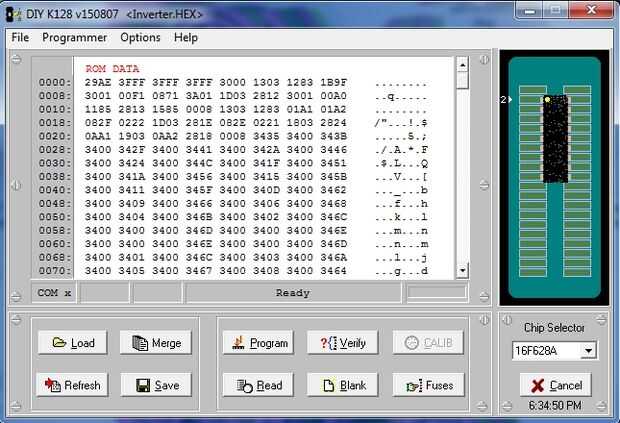

2- Si eres un electrónico, pasatiempos sugerimos que compre su propio dispositivo de programación (mina compré por 22$) y experimentar con él porque las aplicaciones de microcontroladores que se pueden construir son infinitas. He comprado el USB más barato / más pequeño que es un DIY K128 vino junto con un CD que contiene el software de MicroBurn "versiones anteriores conocidas como MicroPro" y un controlador para su equipo, después de configurar el driver y funcionando la cosa, programar el IC 16F628A en 10 segundos!
Aquí hay un enlace para ver cómo el programador.

Nota: Ambos 16F628 y 16F628A van a trabajar, la diferencia es que la 'A' tiene más capacidad de memoria, pero ambos funcionan de la misma.

El filtro:
El capacitor de 2,2 uF que es el filtro es una parte muy muy importante de este diseño, sin él nunca obtendrá una onda senoidal pura.

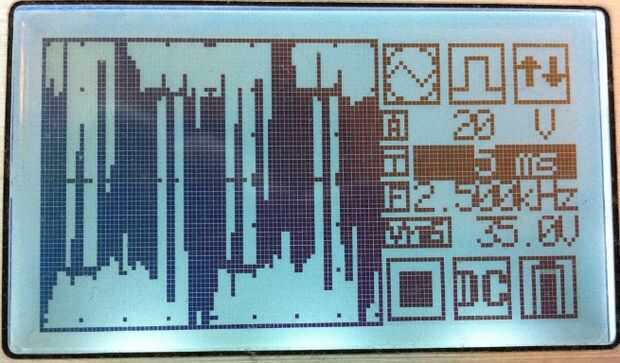

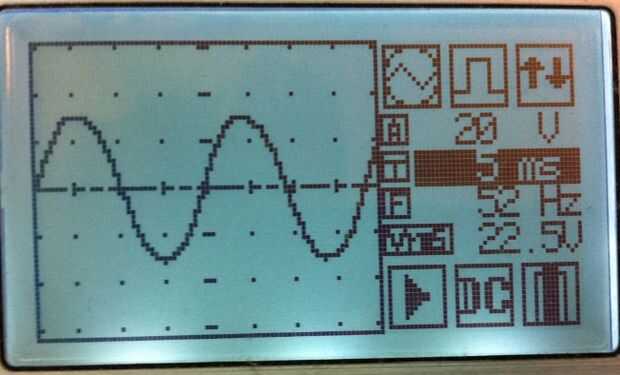

He incluido 2 capturas de pantalla del osciloscopio (con filtro y sin filtro) para que puedas ver la diferencia y la importancia de este condensador.

Otras notas:
-Incluido es el archivo "IMG_0690.MOV" en caso de cualquier problema y necesitan ver la forma de onda en las patillas 11 y 12 del 16F628A como parece.

-El PIC16F628A es sesitive a estática, si estás sentado en una silla de plástico no toque nunca los pernos de la IC con la mano.

-Se pueden construir versiones más grandes de este inversor hasta 5000w, para ver lo que hay que hacer en el power stage por favor ver detalles otros aquí mi instructable.

-Disipadores de calor se requiere enfriar los transistores de potencia deben ser lo suficientemente grandes como para enfriar los transistores, son separados y no deben tocar el uno al otro.

-Cableado conexiones de negro oscuro en la sección de etapa de potencia debe ser lo suficientemente gruesa como para manejar el drenaje de grandes amperios de las baterías.

-Un ventilador de refrigeración se necesitará para reducir el calor de los disipadores de calor y transformador.

-Ser cauteloso al construir este circuito se trata de alta tensión que es letal, cualquier parte que toque cuando el circuito está encendido podría darle una desagradable sacudida dolorosa, especialmente los disipadores de calor, nunca tocarlos cuando el circuito está en ver si los transistores están calientes.

Finalmente:
No olvides calificar esta instructbale con 5 estrellas "por supuesto si gusta y aprecia el esfuerzo realizado" y también, haga clic en el botón "follow me" para mantener actualizados de instructables futuro y actualizaciones que hago.

Necesitamos este inversor a la perfección añadiendo algunas opciones más como:
-Detección del voltaje de la batería de la C.C. baja para accionar un timbre y una oscilación de parada automática en algún momento.
-Detección para accionar un ventilador de
-Batería indicador de nivel 3 LEDs (alta-media-baja) y para activar ON cargador
Necesitaremos algo de ayuda para el código anterior...
para cualquier sugerencia, ayuda en la codificación o diseño en este proyecto para que sea mejor son muy bienvenidos para enviar tus pensamientos.
