Generador de forma de onda de Arduino controlado por iOS (4 / 10 paso)

Paso 4: Conectar el Arduino y R2R escalera

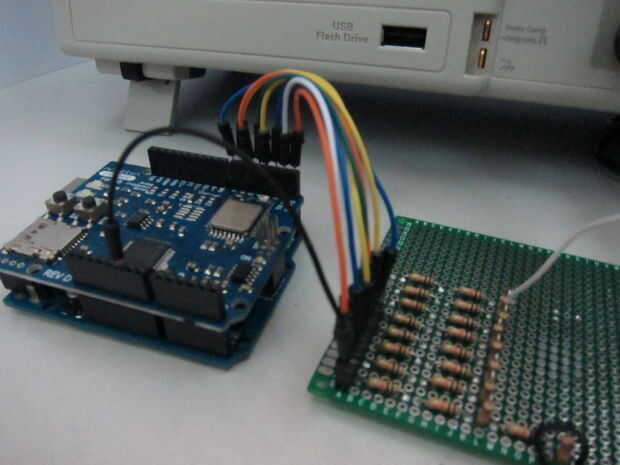

Conectar 0 a 7 pines de Arduino a los pines 0 a 7 de la escala de R2R que hemos soldados anteriormente. Conectar Arduino GND a GND. de R2R
