Paso 4: Las piezas eléctricas
Las partes eléctricas son el nervio principal y el cerebro de la máquina; no sólo se ejecute su sistema sino que también darle un montón de características y seguridad.
Recordar y no puedo decir bastante, nunca trabajar con sus componentes eléctricos mientras están en u operar! Siempre, les apague y retire su alimentación!

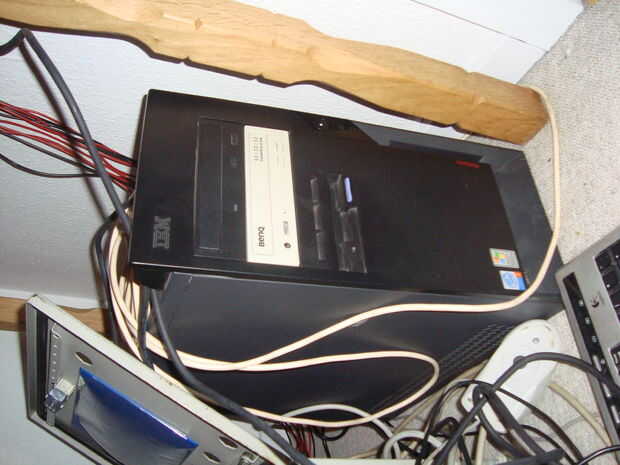

El equipo de
El cerebro de la máquina, o al menos el uno al mando de todo mientras que usted mira! Si usted quiere hacer sus dibujos y códigos en la misma computadora, entonces sugiero que usted obtener un equipo decente, que es capaz de ejecutar la carga de los programas, si sólo desea utilizar su máquina, con el programa de comando, entonces bastará con un ordenador viejo, un montón de tableros de arranque todavía utilizar cables paralelos (los viejos cables de impresora) , por lo tanto asegúrese de que su ordenador es compatible con ellos, como soluciones USB pueden ser costosas, si el arranque no es no lo soporta
del fabricante, y lamentablemente un convertidor normal (de USB a paralelo) no hará el truco puesto que los protocolos son diferentes.
Personalmente tengo un ordenador viejo que al ejecutar mi router, es barato y no tengo tanto cuidado.

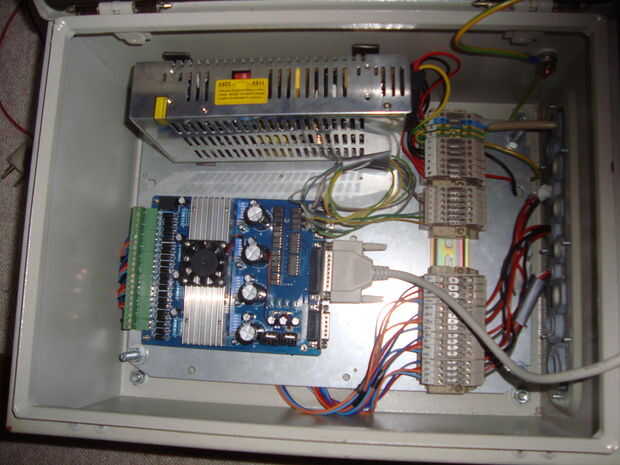

Tablero de arranque
El breakout es el sistema nervioso de las máquinas, envía e interpreta todas las señales, forma motores para paradas de emergencia (aunque siempre debe alambre una parada para cortar toda la energía al sistema) limitar los interruptores mientras hay muchos tableros de arranque, o puede hacerse una, sugiero hacer una investigación en el Consejo antes de comprar , algunos modelos son fuente cerrada y casi secreta y puede ser difíciles de averiguar si algo va mal. Así que pregunte acerca de apoyo para la Junta. Principalmente hay 2 tipos de tableros de arranque,
la Junta de "controlador" y la Junta "todo integrada".
El controlador sólo las señales de los controles del tablero y se basa en otra unidad, se ejecuta el motor real. Esto toma un poco más espacio, y no estoy muy seguro si hay alguna gran ventaja para ganar con este método sobre el otro.
El tablero integrado todos, sólo necesita una fuente de alimentación y luego se encargará de todo, desde que el monitoreo de señales de los motores. Ocupa menos espacio y es un poco más barato en comparación con el hecho de que no necesita unidades para funcionar sus motores. Otra vez no veo ninguna gran ventaja sobre el otro. Tan sólo tienes que elegir lo que más le convenga mejor y qué usted puede conseguir el mejor soporte para.
Fuente de alimentación
La fuente de alimentación (PSU) es importante, y usted tendrá que determinar si usted necesita uno o más de ellos que funcionarte sistema completan. Cerciórese de conseguir la derecha de aquí como una fuente de alimentación con baja tensión no puede iniciar el sistema, y con muy alta tensión fríe el chipset, los motores casi al instante! La fuente de alimentación debe caber el sistema, y más distribuidores será capaces de decirle lo que debe obtener dependiendo de lo que tiene. Otra vez Recuerde nunca trabajo con cualquiera de sus partes eléctricas cuando se encienden, les apague y retire la
fuente de alimentación antes de trabajar con algo eléctrico, esto significa
desconectar esta unidad cuando se está conectado! También recordar que modelos calientan mientras están trabajando, por lo que al colocarlos, es mejor colocarlos en algún lugar con un poco de espacio a su alrededor y con un poco de refrigeración.

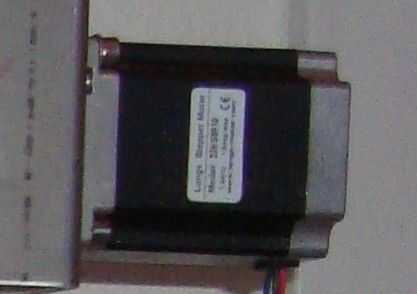

Motores
Hay dos tipos principales de motores usados para máquinas CNC, se trata de motores paso a paso y servomotores, mientras que su construcción y la manera de controlarlos es completamente diferente y podría seguir para edades sobre sus principios, permite baste para decir que los servos están de una construcción mecánica, con engranajes y son controlados con pulso
longitud. Motores paso a paso son más de un hermanito para el motor eléctrico, se utiliza un campo magnético que gire y mantenga la posición y es controlada cambiando el campo dentro del motor. Si quieres saber más, te sugiero buscar cómo dos servo - steppermotor trabajo. Sólo recuerda los motores más grandes tienes la carga más pesada que puede empujar/tirar, siempre se esfuerzan obtener la menor cantidad de resistencia de peso en su eje, de esta manera se conserva la energía para el que lo necesite.
Interruptores de límite
Interruptores de límite viene en todas formas y tamaños, pero todos hacen lo mismo, encienda y apague cuando algo viene cerca de o toca. A veces necesitan su propia fuente de alimentación (esto es sobre todo común con los sensores de proximidad) para enviar una señal. Una buena palabra de Consejo es para configurar el conmutador para enviar una señal cuando no está activo y no para enviar una señal cuando está activo. Esto se llama negación de una señal y puede hacerse en la mayoría de los programas que usa para hacer funcionar la máquina. Aquí le damos la razón. Si establece sus interruptores activas cuando están tocadas, ellos sólo enviará una señal cuando la máquina está en el extremo de su área de trabajo. El problema es, si hay algún tipo de falla en el interruptor o uno de los cables está roto, cortado o caído, el interruptor no será
enviar una señal que indica que la máquina está en el extremo de la línea, y se ejecutará directamente en su marco con un alto riesgo de dañar algo! Esto puede evitarse haciendo lo inverso, el interruptor no enviar un
señal cuando se activa, en este caso si hay una conexión defectuosa en algún lugar, usted recibirá el aviso tan pronto como usted comience su sistema. Esto es práctica común en casi cualquier sistema de seguridad que hay.
Paquete para arriba
Lo más común es probablemente comprar un paquete donde usted conseguir los controladores de motores, fuente de alimentación, si es necesario y breakout Junta, de esta forma si no estás totalmente seguro acerca de cómo encajan las cosas que está seguro que el paquete ajusta a sus necesidades.
Extras
Hay todas cosas de extra para añadir a su máquina, dependiendo de lo que desea tener o ver, una de las cosas más comunes para añadir una pantalla con los equipos de DRO (salida de lectura digital) esta pantalla le indica que su máquina está en X, Y, Z, C coordina. También hay pantalla que muestra la cantidad de voltaje
o amperios su sistema está utilizando, esto se puede utilizar para ver cómo tensionado es su sistema, la tensión más el jugo más es necesario para que funcione. Esto también inclueds botones para el control de manuel,
