Paso 1: Lo básico primero
¿En qué consiste una máquina CNC?
Para el principal
partes eléctricas consistirá en
- Computadora
- Tablero de arranque
- Motores
- Fuente de alimentación (PSU)
- Interruptores de límite
En términos simples
La computadora ejecutará su programa de enviar la señal de programas a la Junta de arranque, la Junta pondrá las señales de una nueva señal que ejecutará los motores. La PSU es apagar sus motores y breakout Junta final de carrera, y
todas las cosas bien se puede montar en la máquina. Los fines de carrera no son un requisito, pero que son bonitos de tener, porque su máquina sabrán cuándo y dónde parar, antes de que se ejecuta a sí mismo, que puede dañar la máquina.
El mecánico principal
las piezas son:
- Marco de la
Transmisión
Rodamientos de
Acopladores de
Guías (y sus soportes)
El armazón de la máquina es bastante obvio, contiene todos los otros componentes en lugar y también le da a la máquina la rigidez tendrá que trabajar sobre los objetos, la transmisión es para transferir el movimiento de los motores a su eje, esto se cubre un poco más adelante.
los rodamientos mantiene los ejes donde debe ser, y si utilizas el derecho tipo de rodamiento, incluso ayuda a reducir la tensión en los husos.
Los acopladores son el acoplamiento real entre motor y eje.
Las guías son para guiar su movimiento lineal y mantener constante su máquina mientras trabaja.
Así que ahora usted debe saber lo que se hace una máquina CNC básica, ¿qué pasa cuando ponemos todos juntos?
Dependiendo de la máquina más comúnmente tendrá 3-4 eje preocuparse, un X, Y, - Z - y eje C

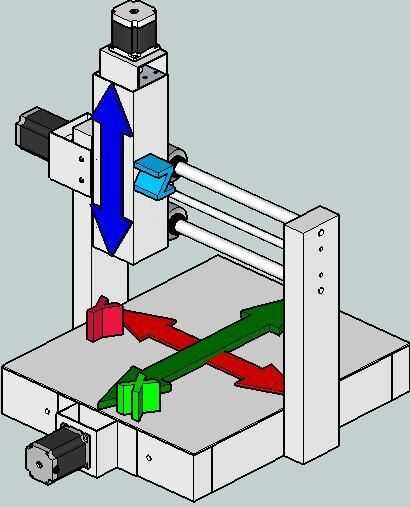

Funciona como un sistema de coordenadas donde debes X adelante y hacia atrás del movimiento, Y a la izquierda, y derecha movimiento, Z es para las subidas y bajadas, y si tienes el cuarto eje controla las rotaciones de su objeto de trabajo, como se ve en la primera foto.
Esto es lo básico del CNC de la máquina sí mismo, pueden variar un poco de máquina a máquina, pero todo esto será cubierta un poco más adelante.
Funcionamiento básico de la computadora.
Entonces, ¿cómo sabe el ordenador dónde ir, y qué señales envían? Esto es un poco más complicado, pero en definitiva necesitas un programa que puede interpretar dibujos y generar el código necesario. Existen distintos programas capaces de hacer esto, pero lo que hay que buscar es algo que puede generar un código G o un código de M, esto se hace ya sea en tu programa de dibujo o un programa conocido como programa de ordenador asistido por fabricación (CAM) el código se transfiere a su software de control, donde puede ser utilizado para ejecutar desde allí.
Tipos de máquinas
Hay generalmente dos tipos principales de máquinas CNC aquellos donde la superficie de trabajo es movible y uno donde el pórtico es desplazable
Resumen
Bueno eso fue lo muy básico de la máquina de CNC. Para resumir hasta aquí son lo principal a recordar
El equipo ejecuta el breakout Junta y la Junta controla los motores, que están acoplados a los ejes, donde tenemos nuestros guías, cojinetes y las cosas que nos gustaría hacer.
