Paso 3: Las partes mecánicas
Esto es donde precio y precisión realmente juntos, viene un largo estable y compatible, maquina en no vienen barato! Por esta razón las máquinas industriales son tan rematadamente caras. ¿Así que aquí es donde entran sus consideraciones en lo que necesita? Mientras que una impresora 3D sólo tiene que ser estable, montado en forma segura, un router necesitará ser mucho más sólido, ya que lo se se que pega una herramienta de alta velocidad hacia abajo y en algún tipo de material. Como una buena regla del pulgar necesita materiales más fuerte/más gruesos que el material que vas a trabajar con. Trate de usar sus materiales lo que estaban destinados.

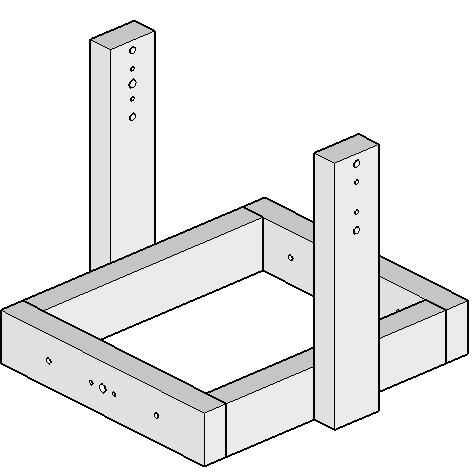

El marco de la
El marco es como se mencionó anteriormente, que el marco es lo que soportará todo, y aquí es donde tus habilidades de diseño entra en trabajo, no hay ningún derecho y mal camino para el diseño de esta parte, mientras mantienes las fuerzas afectará el marco en mente, algunos dicen que tienes que hacer el pórtico un diseño especial para obtener el mejor resultado y sí, es cierto, sin embargo si no tienes la capacidad para calcular una carga de fuerzas que afectan a su máquina, hay otro truco, sobre dimensionamiento o de refuerzo, esto no siempre puede ser bonita, pero la primera impresoras 3D, Fresadoras CNC o mils no era ninguna bonita vista ya sea si usted quiere que sea tan delgado como sea posible esto. Probablemente usted tendrá que optimizar su diseño al trabajar o conseguir cosas acabadas. Para evitar contratiempos aquí tratan de mantener las cosas simples. Sé que hay una gran cantidad de cuadros bonitos hacia fuera allí mostrando diversos marcos frescos, pero más probable es que tenían las partes más avanzadas de otra máquina, y que será costoso, a menos que tenga good-friend-to-pull-out-of-your-hat-trick.
Sin embargo siempre se recomienda no utilizar madera o plástico para construir la estructura básica de, sí es barato y fácil de trabajar, pero no le dará una máquina estable a largo plazo! Como he mencionado anteriormente, la madera es algo vivo, y cualquier carpintero te dirá esto, y cuando se trata de precisión esto es malo! Un día es posible que resultados realmente agradables y la siguiente que tendrá un viaje lleno de baches. Esto no es sólo en el producto que está trabajando, también se afectan partes mecánicas aumentando la tensión sobre ellos.
También es importante decidir el tipo de cama, debe ser movible y el pórtico fijadas (te recomiendo que, debido a un más simple construir primer) o debe ser con una cama fija y pórtico móvil, como esto afectará su diseño general.
Las guías de
Bueno tienes un básico marco para trabajar con algunos bocetos a hacer ahora es tiempo, por lo que ahora es el momento de decidir qué guía utilizar. Los guías son muy importantes y aún más los límites de sus guías. Así que vamos a echar un vistazo a los distintos tipos de guías que puede utilizar. Puesto que hay un montón de diferentes, y principalmente hay 4 principales tipos de guías, barras, rieles, barras de apoyo y la manera DIY para llevar
Barras de precisión
Las barras se utilizan comúnmente, ya que son baratos y fáciles de usar. Pero tienen una gran desventaja, doblan con facilidad, una recomendación normal es que utilice solamente barras para máquinas de menos de 500mm de longitud, si no se consigue demasiado suave y flex también mucho cuando están bajo presión. Este me probar en un
prototipo, y aún cuando he usado barras de dos veces el tamaño aún con el mismo problema. Un problema aún más grande con varillas son, no hay ninguna manera de reforzar el tamaño ellos, pero agregando. También miré en algunos papeles de matemáticas más altas del extremo en barras, mostrando que incluso sin ningún peso para tirar hacia abajo, su propio peso es suficiente para el truco, aunque sea sólo por fracciones de milímetros.
También debe evitar normal del hierro, tubos, tubos de plástico y así sucesivamente. Utilizar acero inoxidable o barras de precisión real mejor que son de acero inoxidable y endurecido hasta un punto que los rodamientos de bolas no se usarlos con el tiempo.
Si las barras son lo correcto para usted, aquí es cómo montar:
- Soporte de montaje.
- Hacer dentro de hilos de rosca en los extremos de las barras y un agujero más pequeño a través de su marco y use un tornillo para fijarlo.
- Perfore un agujero a la mitad de su marco y asegúrese de que quede 100% en ambos extremos (no se recomienda pero utiliza en algunos diseños)
Según
en su diseño tendrá alrededor de 6 barras, 2 barras en los ejes X, Y y z y cerca de 12 rodamientos.
Carriles de
Rieles están en la parte costosa de los guías, pero son bien vale la pena, dependiendo del tipo de tren, usted puede apoyar estas tanto como usted desea, debido a que se montan en superficies de pisos. El lado negativo a rieles es que son muy sensibles a la suciedad por lo que necesitan más protección de barras. Hice algunas investigaciones sobre los rieles y parece que no hay gran diferencia en el precio de fabricación cuando se trata de los más pequeños a los más grandes. Los más pequeños alrededor de 15mm de tamaño llevará unos 10-20 toneladas de
presión antes de comenzar a fallar y los más grandes tendrán mucho más. Y la diferencia de precio es los materiales adicionales utilizados. Así que si vas con esta solución las pequeñas hará el truco.
Los carriles son relativamente fáciles de montar y si se compra el lugar que incluso recibir una buena instrucción sobre cómo montar el primero de ellos y luego utilizando el primero de ellos cómo montar otro.
Otra vez dependiendo de su diseño se necesita de 4 a 6 carriles. Lo mejor sería la cama para poner 2 carriles en cada eje, pero hay otros diseños usando sólo un carril en el eje Y y Z.
Barras de apoyo (también llamadas rails)
"¡ Un momento! usted acaba de decir usted no podría hacer esto!"y sí, pero un ingeniero decidió que esto debería ser posible de todos modos, pero son más una combinación de una barra y el carril, que cualquier otra cosa. Básicamente esto se logra cortando una cuña de los rodamientos normales y por eso dando espacio para un soporte sostener la barra. Se trata de
más barato que el tren pero todavía un poco más caras que las barras. Y se montan en la misma forma como son.
Otra vez dependiendo del diseño se necesita 6 de estos. 2 para cada eje.
BRICOLAJE-guía
Guía DIY común es 4 rodamientos de bolas en un perfil de ángulo de 90 grados. Esto es hecha fácilmente, barato y bastante fuerte, pero de montaje puede ser un poco más difícil, hay toneladas de maneras de hacerlo, pero son todo inexactas de alguna manera, soldadura, pegar en, perforación de agujeros. Buenos resultados pueden archivarse si sabes lo que haces y tienen tiempo, paciencia y herramientas para llegar apenas a la derecha.
Método de la transferencia
Así que ahora tenemos las guías, en lugar de dejar que eche un vistazo a la mecánica del corazón de la máquina el método de transferencia. En esta categoría contamos con 3 tipos principales de conseguir movimiento a nuestra máquina, tampoco estamos utilizando ejes, correas o engranajes.
Husos
Hay 3 tipos de "ejes" que me gustaría cubrir aquí y uno de ellos es no un eje, pero muchas personas DIY usan por alguna razón, no puedo averiguar si lo utilizan porque es barato o simplemente porque realmente no saben de sus alternativas, en cualquier caso me duele ver la gente trabaja tan duro para obtener un resultado fresco sólo hacer un acceso directo que finalmente obligará a rehacer algunas de sus partes.
Primero de la manera equivocada de hacerlo, es mediante un simple roscado barra y tornillo, son fáciles de conseguir, barato y va a ser la muerte de su trabajo puesto que usted cambiará estos tan a menudo como cambiaría una bombilla baratos segunda mano con agua. Ellos simplemente no estaba hecho para que tipo de uso y los hilos de rosca romper muy rápido y aumentar la reacción como lo hacen. Pernos y varillas roscados para apernado tus cosas juntos y asegurándose de estar donde quiere, y son buenos en ello, así que Úsenlos como se pretendía. Si debe usar una barra roscada, por lo menos utilice un perno de cobre.
Un eje real es como una varilla roscada, pero los hilos de rosca son mucho pensador y duraderos y allí son dos clases principales de ellos, el trapezspindel barato y todavía uno de los ejes más ampliamente utilizados en el mundo, el lado negativo que sin embargo es su reacción, algunos programas pueden compensar pero una mejor manera de abordarlo es un sistema anti-contragolpe para eliminarlo todo togeater. El trapezspindle más popular a menudo está hecha de cobre, como el cobre se considera autolubricante.

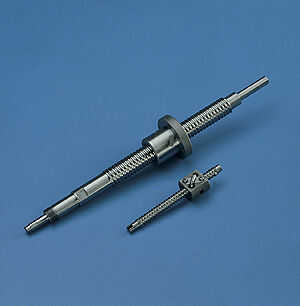

El otro tipo es un tornillo de la bola y otra vez se trata de caras entre el mundo industrial, pero valen la pena en máquinas más grandes, debido a que un tornillo de la bola de gama alta tendrán ninguÌ n contragolpe destacable incluso máquinas de alto rendimiento. Sin embargo, el inconveniente es son muy sensibles a la suciedad.
No importa qué tipo de eje eliges, recuerda apoyo en ambos extremos con rodamientos diseñados para el trabajo, sé que hay por ahí algunos rodamientos de bricolaje, pero asegúrese de que el rodamiento es lo suficientemente "flexible" para dar un poco de la cepa podría obtener, en última instancia esto ahorrará tu daño de largo plazo de forma del huso.
Cinturones
También es posible usar los cinturones para conducir algo adelante esto es también una manera barata y fácil de mover su eje, pero tiene algunas limitaciones que, en primer lugar es goma, lleva y bandas buenas no viene barato más barato se afloje lentamente y romperse si la tensión es demasiado alta. También nunca recomendaría usar una correa para el eje de z, he visto algunos sistemas utilizan, pero el peso del eje lo pondrán bajo mucha tensión, también el eje deberá ser forzada hacia abajo en el material se trabaja con y sostenido constantemente allí por un período y la impulsión de correa puede tener algunos problemas con eso. Así que si puedes hacer un huso!

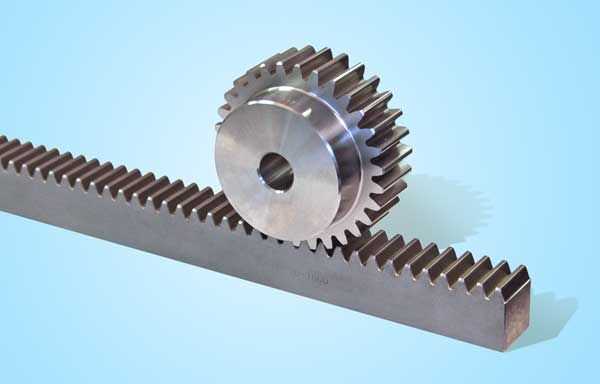

Engranajes de
Los engranajes no están alrededor, también pueden ser largas y plana de, aunque no tengo experiencia con este tipo de transferencia, he visto algunas personas utilizan, supongo aunque es sólo podría funcionar muy bien en ciertas situaciones y puede que no sea suite al eje z.
