Fuente variable de alimentación de laboratorio (2 / 6 paso)

Paso 2: Panel de diseño

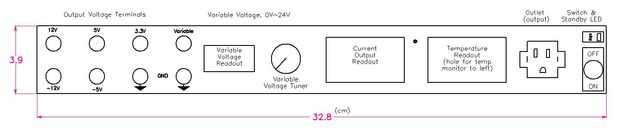

Preparar un modelo de lo que quieres la placa frontal de la caja para ver como. Utilicé el software CAD (grafito de Ashlar-Vellum) para diseñar todos los componentes que quería incluir. Empecé tomando las medidas de los metros del panel (-voltímetro, amperímetro y medidor de temperatura) junto con el tamaño del potenciómetro, el interruptor, el LED de indicación, 3-terminales y los terminales de conexión. Medí el espacio que quería entre los terminales de conexión.

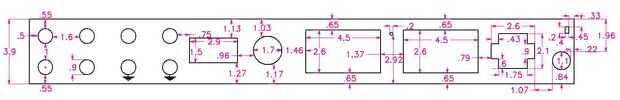

Después de dibujar algunos bocetos a mano, hice un archivo de CAD totalmente documentado con todas las mediciones. Utiliza el archivo equivalente .dxf y me fui a mi local FABlab (si no sabes qué FABlab es buscar inmediatamente! Son manera más fría que mi ible)! y una placa frontal de un plástico de desecho interesantes encontré del corte del laser. Es fuerte, durable, difícil de cortar, no conductora y un poco flexible y un negro elegante! Todas las propiedades del material ideal para una placa de cara!

Con mi placa frontal increíblemente magnífica nuevo procedí a trabajar en el interior de la caja.
