Fuente variable de alimentación de laboratorio (1 / 6 paso)

Paso 1: materiales

Dependiendo de cuántas piezas de repuesto y electrónica que tiene alrededor, que ya tenga todo lo necesario. No hay codigo postal cualquier inusuales piezas necesarias. Dicho esto, aquí está la lista de materiales y herramientas:

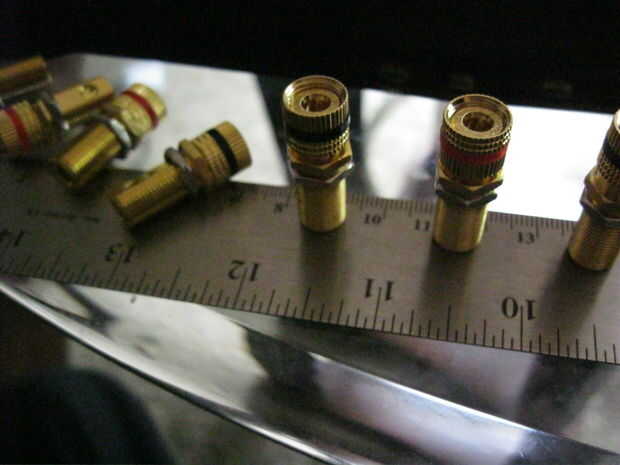

• enlace 8 entradas ($ 0,18/cada) Tayda - RadioShack
• Medidor de voltios ($7,95) Adafruit
• Medidor de corriente ($9,95) Adafruit
• Temperatura medidor ($9,95) Adafruit
• tomacorriente de 3 patas
• 10K potenciómetro lineal ($0,50 - $0,95) Tayda - Adafruit - RadioShack ($3,19)
• Perilla para potenciómetro ($0,19) Tayda

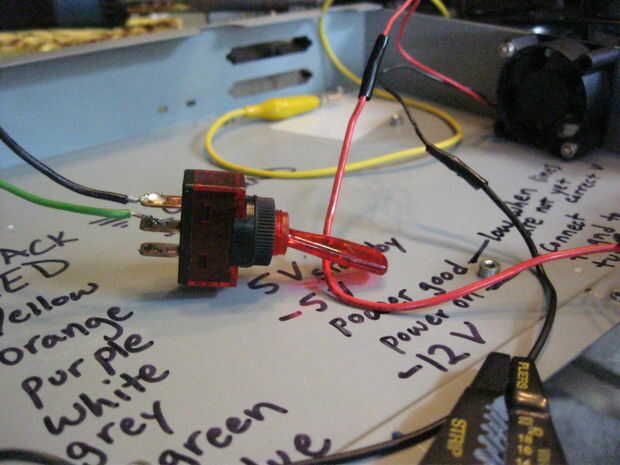

• Interruptor (varía mucho)
  • Adafruit Luz-botón Cool on/off switch ($5,95)
  • Personalmente, me gusta el look del barato que tengo en Ax-Man (almacén de excedentes, $0,50). Encontré el mismo interruptor para $2,98 en Menards
  • RadioShack ($3,19)
• Indicador LED (cualquier LED funcionará) [opcional]
  • Tayda ($0,02)
  • Mouser ($0,06)

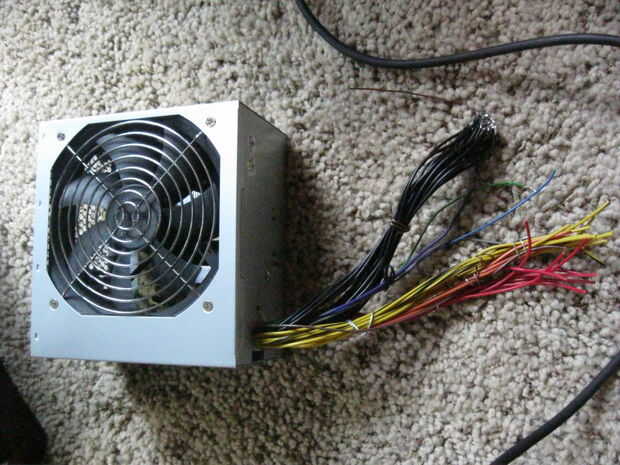

• Fuente de alimentación (unidad de alimentación computadora) uno de los pequeños trabajarán, podrá encontrar de entre 5 y 25, fácil.
  • es bueno que tengas uno de repuesto alrededor de
  • Mira cerca de tiendas de electrónicos o centros de ti, tienen un viejo para ti
  • búsqueda eBay, amazon, google para palabras clave como "fuente", "fuente de alimentación atx", etc. (no es necesario una fuente de alimentación atx completo, mira para las pequeñas rectangulares, no cuadrado los grandes. Aunque funcionarán mejor si usted quiere uno)
  • RadioShack las fuentes de ATX PSU si quieres ir con uno de los más grandes.
• Alambre (varios colores) prefiero siempre sólida ($ 2,50/25 ft.) Adafruit
• Pegamento del gorila para montar el panel frontal
• Placa de prototipado
  • ($2,49) RadioShack
  • ($0,98) Tayda. Buena calidad, me encanta Tayda electrónica.

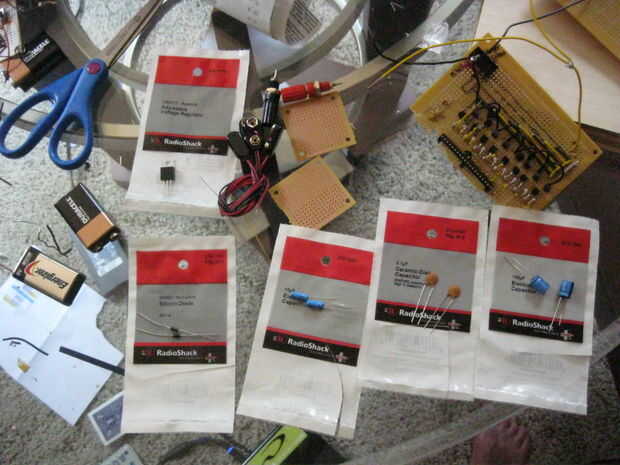

• LM317T ($0,23) Tayda - RadioShack
• condensador electrolítico de 10 uF ($0,01) Tayda - RadioShack
• condensador electrolítico de 1 uF ($0,02) Tayda - RadioShack
• condensador de cerámica de 0.1 uF ($0,01) Tayda - RadioShack
• Diodo 1N4001 (x2) ($0,01) Tayda - RadioShack
• resistencia de 220 ohm (1/4 W) ($0,01) Tayda - RadioShack
• Cualquier repuesto de LED de su elección (cualquier color, cualquier voltaje, etc) Tayda tiene una colección concisa, barata (a partir de 2 centavos

!). Por otra parte, carie RadioShack una amplia selección si no desea ordenar en línea.

Un ventilador o dos para enfriar la unidad (el tamaño del ventilador debe ajustarse al tamaño de su caso).

Soldadura + soldador

Caso (estoy usando una vieja caja de NetGear, no ya tan olvidar acerca de cuánto valor es comparado con el producto) acaba de encontrar cualquier vieja caja sentados. Buscar detrás de centro de reparación de computadoras 's para desechar nada.

He incluido RadioShack como una alternativa para la compra de piezas en línea. Es definitivamente más barato a pedido en línea (manera más barata). Pero bueno, si quieres tu parte pronto, no hay codigo postal también muchas tiendas alrededor que ofrecen estas piezas (excepto Fry si tienes suerte de vivir cerca de una).
