Paso 5: Los pocos finales

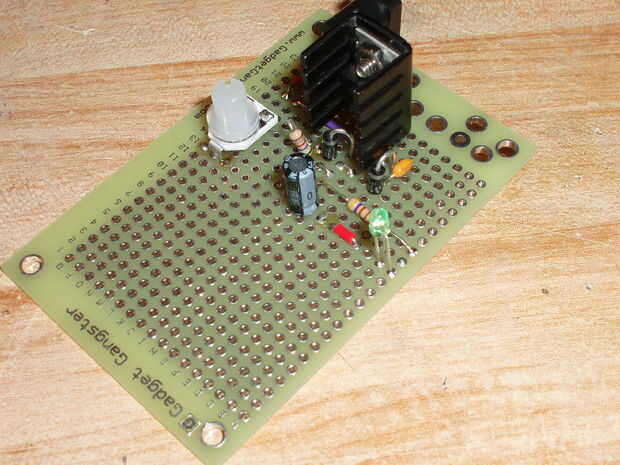

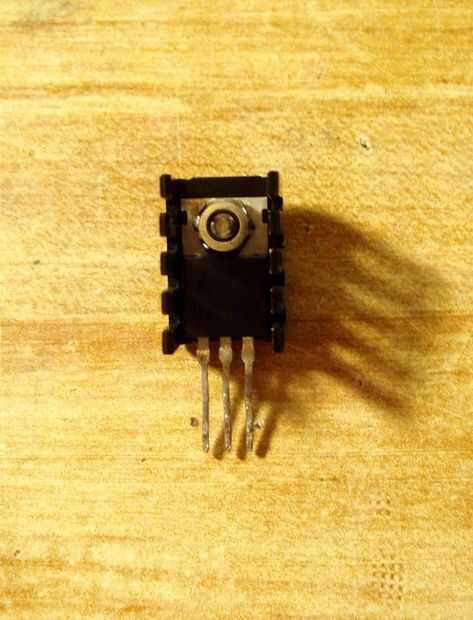

Una vez que tengas el regulador como se muestra, es hora de meter en el circuito. Es bastante fácil adivinar donde va, pero si no estás de humor para 20 preguntas, se debe colocar con la etiqueta lejos del borde del tablero. Una vez más, consulte las fotos abajo para ver la colocación del regulador. Soldadura hacia abajo. Puede que tenga que doblar un poco la resistencia hasta llegar allí, pero si usted necesita doblar nada, que probablemente no es un gran signo...
¿Bueno, ahora sólo tiene algunas piezas de la izquierda que tienes en el juego, derecho? Bien, de las partes, debe haber una resistencia de 470 ohm, que en caso de que no sabía es marcada con amarillo, violeta y luego una raya marrón, además de un oro para la tolerancia. Esta resistencia va desde I16 hasta A16. Soldadura hacia abajo y recortar el exceso.
A continuación es el poco verde LED. Si nos fijamos en los dos cables, uno debe ser más corto que el otro. Que cable es el negativo. Con esto en mente, meter el LED en la placa de circuito con el cable negativo en B14. El otro cable va en A14. Para las tasas de emisión de fotón óptimos, tiene la parte superior del LED cerca de 1/2 a 3/4 pulgadas de la placa de circuito. Una vez que lo tienes colocado, soldadura hacia abajo.
Después de eso, existen los bloques de terminales para colocar. Uno de ellos va boca abajo en la esquina izquierda inferior lejos de la junta con la "G" del gángster de Gadget. Si quieres puntos específicos, uno de los dos cables va a 1, mientras que el otro va en la Q3. Soldadura que el bloque hacia abajo con las aberturas terminales reales hacia el borde de la Junta, apuntando hacia la sección vacía del PCB. Justo enfrente de la regleta que apenas soldadas, coloque otro bloque de terminal. Como se muestra en la imagen, los terminales deben reflejar uno al otro: ambos frente en y en los bordes lejos de sus respectivos lados. Si no entendiste alguna parte de lo que acabo de decir, y luego coloque un segundo bloque de terminales hacia uno de los conductores en el A1 y el otro cable en A3. Soldadura lo.

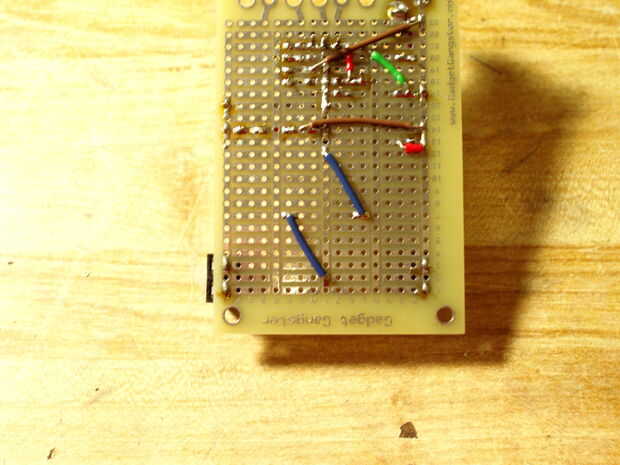

Estás casi allí! Sólo unas cuantas cosas más para la soldadura de abajo! Por desgracia, hay dos cables de puente que parecían deslizarse mi mente colocando todos los demás. Ambos deben ser una especie de color azulado. Uno de ellos va de I2 a F7, mientras que el otro cable va de L7 a I12. Ambos tienen que estar en la parte posterior de la placa de circuito. Una vez que los que están abajo, consulte el cuadro para asegurar que su PCB es igualito a la que se muestra.

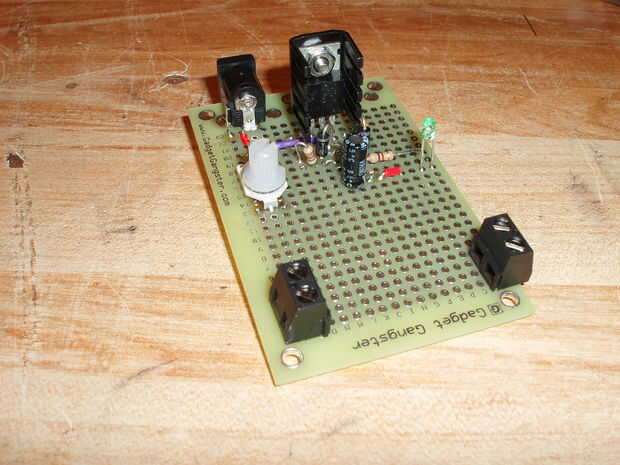

Una parte final! La última parte debe ser un bloque tercer terminal. éste va en H7 y J7 con las aberturas hacia el resto del circuito. Soldadura hacia abajo y darse una palmadita en la espalda, porque estás hecho! las notas de la imagen dan información sobre que terminal es que. También, el potenciómetro cambia el voltaje de salida. Cuando el potenciómetro se gira para que la parte plana pequeña en la sección de claro se enfrenta al regulador de voltaje, la luz LED está apagado, pero todavía va un poco de tensión a través de. Si tienes un multímetro, usted puede simplemente jugar con esto un poco ver qué voltaje de salida llegue a determinados puntos de giro del potenciómetro. Esto tiene aplicaciones sin fin, por lo que es una cosa muy útil para tener todo al construir circuitos. ¡Buena suerte!
Como nota final, espero que hizo un satisfactorio primer Instructable. Si usted tiene alguna pregunta, comentario o crítica constructiva, por favor, comentar sobre ella.
