Paso 3: Voltear la placa y soldar algunas cosas más

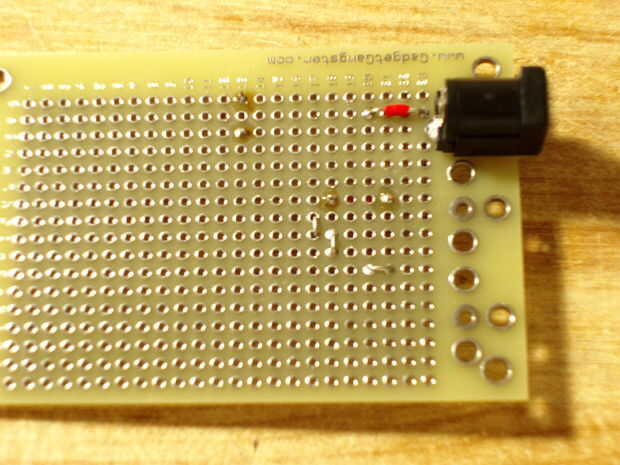

Con ese puente rojo abajo, suelde otro naranja de K21 que puente K18. Una vez que los dos son abajo, voltea la Junta otra vez.

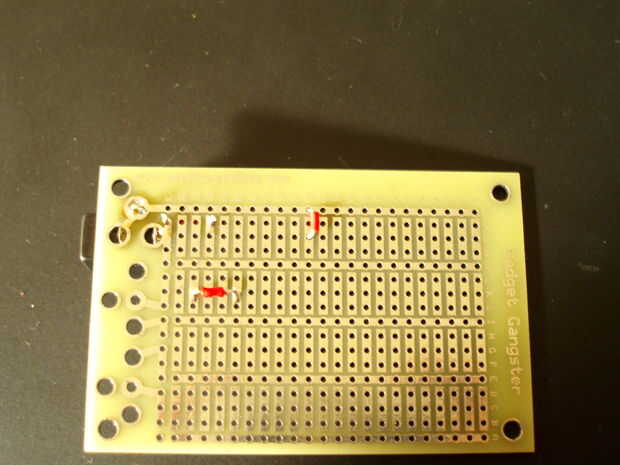

Ahora con el tablero hojeado por encima, usted necesita doblar exceso conduce a abarcar dos hles de la placa de circuito. Una vez que tres de los puentes pequeños, como se muestra en el G21 para G20, otro uno de I18 H18, y se la última va desde J17 a I17. Los de la soldadura hacia abajo y recorte el exceso bits sobresale en la parte posterior.
Una vez más, vuelta el tablero.

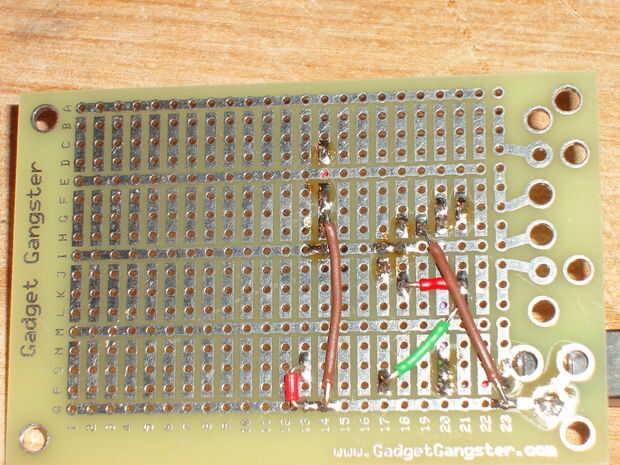

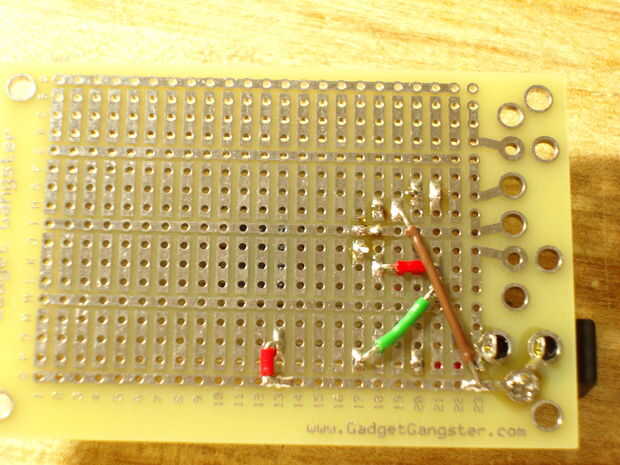

La soldadura como se muestra en la imagen, un Jersey verde y un Jersey marrón; el verde va de P17 a L21, y el puente de marrón es de Q23 a H19. Recorte el exceso y, adivinaron! Voltea el tablero una vez más.

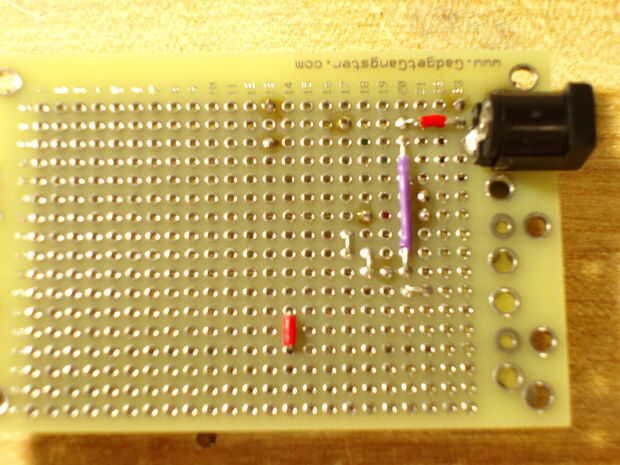

En la siguiente foto, se muestran los puentes que se necesita para soldar con una explicación de donde van. Sólo hay dos para colocar de esta subsección, así que anímate. Pronto, usted soldar componentes en lugar de puentes poco aburridos en todas partes. Confía en mí, los componentes son mucho más divertido que un puñado de pequeños trozos de alambre de la soldadura.

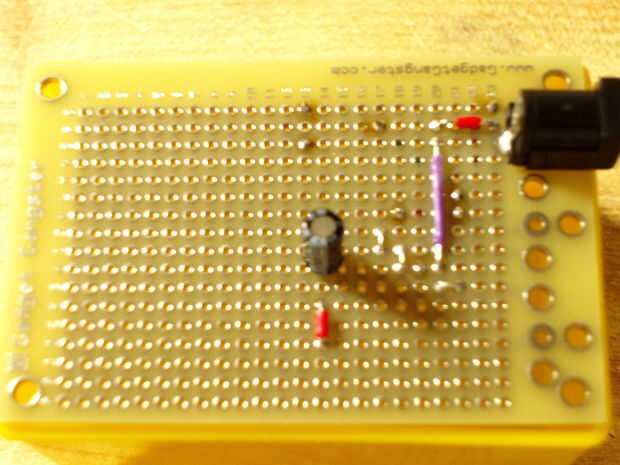

Una vez que los puentes rojos y violetas soldados abajo bien, recortar las puntas y agarrar el condensador de 10 uF. palo en la placa de circuito de I14 a H14. Asegúrese de tener el plomo en el lado de rayas en H14, o de lo contrario no funcionará. con el soldado hacia abajo, tiene un puente para ir hasta la marca a mitad de camino!
Casi en un punto de parada!
Bueno, esto es un puente difícil soldar hacia abajo. TENGA MUCHO CUIDADO! Es necesario poner en el cable de acoplamiento marrón de G14 a Q14. La parte difícil es que cuando calienta el alambre, el aislamiento se reduce, como se muestra en la imagen. Necesita soldar esta abajo rápidamente pero con cuidado, o bien el puente se cortocircuito en el condensador y arruinar tu circuito. Probablemente sería mejor doblar el jumper marrón un poco por lo que no es tanto de un riesgo.
Allí estás a mitad de camino! Tómese un descanso si no tienes mucha suerte hasta ahora. Si están haciendo grande y preparando todo exactamente como se muestra en las fotos, continuar al paso siguiente.
