Fuente de alimentación simple (3 / 4 paso)

Paso 3: PCB

Podemos dividir haciendo de PCB en los siguientes pasos:

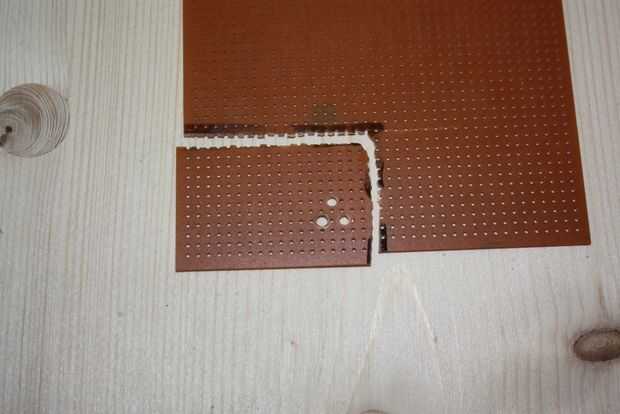

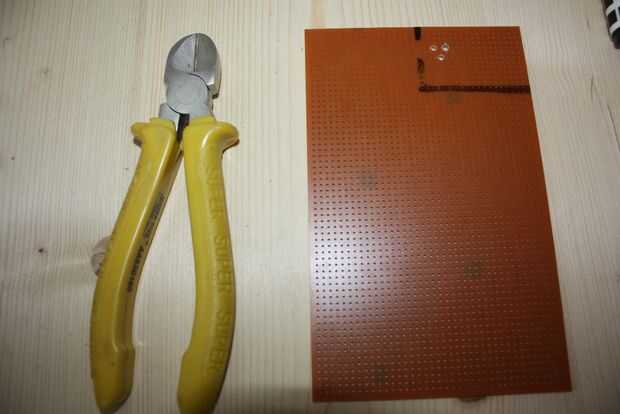

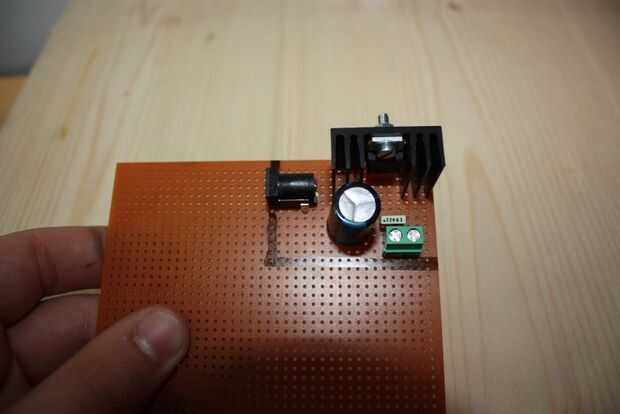

1er paso: colocar todos los elementos en el PWB. Luego marque el tamaño del PCB que va a utilizar y que corte la pieza marcada. Después de eso, ajuste los orificios que elementos pueden caber en.

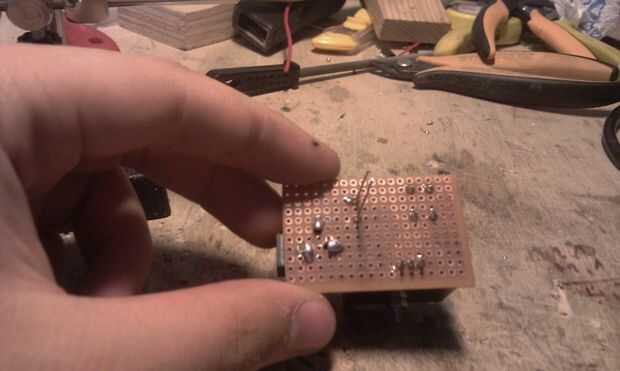

2 º paso: en todos los elementos de la soldadura. La manera de cómo soldar correctamente en se muestra en la foto de arriba.

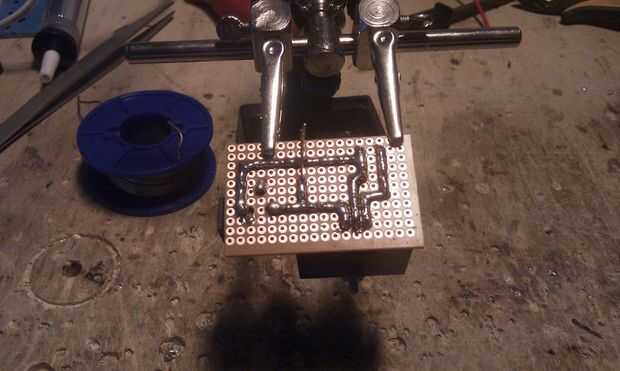

3er paso: la soldadura en todas las conexiones entre elementos. Podemos hacer conexiones con trozos de alambre o podemos soldar conexiones. Último se requiere más habilidades y es la que prefiero.

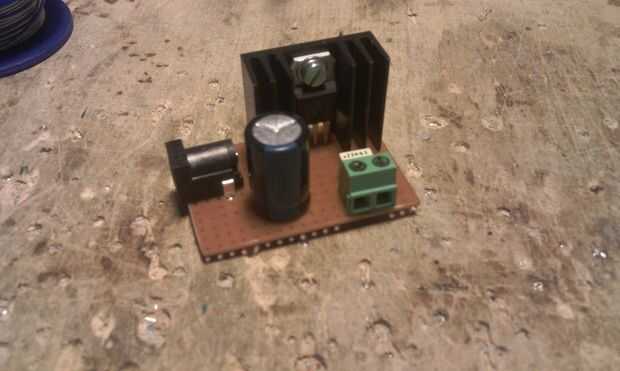

4to paso: clip de cualquier restantes alfileres de elementos y compruebe todas las conexiones. No quieres corto circuito.

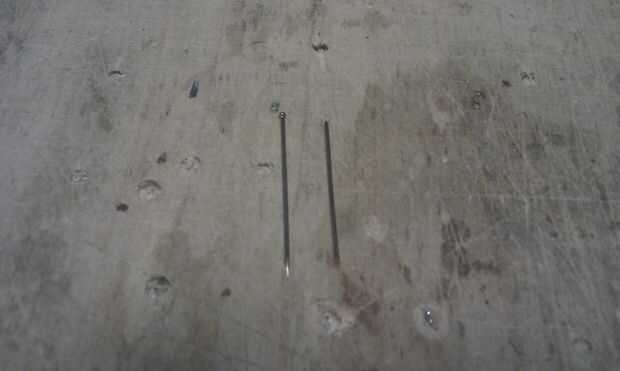

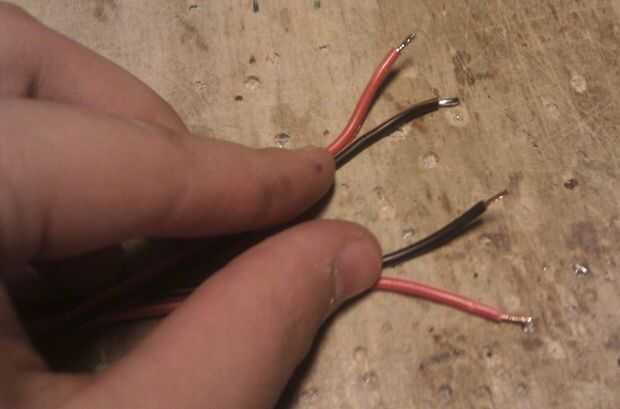

Cuando haya terminado con la fabricación del PWB, debe hacer su par de cables con clavijas en un extremo. Pele los cables en ambos extremos y un extremo de la soldadura y el otro gire. Entonces prepara tus pins – clip de cabezas y puntas de alfileres. Pasadores no es necesario ser de la misma longitud. Después de eso, la soldadura de pernos a los cables.
