Fuente de alimentación de bricolaje Banco Variable (7 / 7 paso)

Paso 7: precauciones

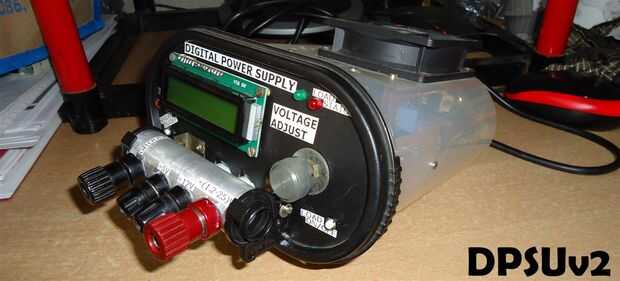

Uno de lo mas importante tener en cuenta mientras se utiliza y el diseño de las fuentes de alimentación es que los reguladores calientan en caso corriente exceso de ellos. Pueden ser manejado mediante el uso de adecuado tamaño y buena calidad de disipadores de calor en los reguladores. El LM338, LM7805 y LM7812 en la primera sección deben montarse correctamente en disipadores de calor manteniendo el LM338 uno separado. Es opcional pero agregar un ventilador cerca de los disipadores de calor que se desplazan el aire caliente cerca del disipador de calor para afuera el hardware del chasis. Sólo tiene que conectar un ventilador de la C.C. 12V a la salida DC no regulada de la fuente de alimentación en la sección segunda fuente de alimentación justo antes el regulador LM7805 que coloque el ventilador muy cerca de los disipadores de calor y energía el ventilador a partir de ahí. Disipador de calor no es necesario (pero se recomienda) para el regulador LM7805 de la segunda sección porque el circuito microcontrolador consume corriente menos de 300mA que obviamente no calentará el regulador que está clasificado hasta 1 amperio. Adjunto mi proyecto en un caso plástico pero se recomienda utilizar un metal de uno.
