Fuente de alimentación de bricolaje Banco Variable (2 / 7 paso)

Paso 2: El de pantalla sección diagrama de bloques

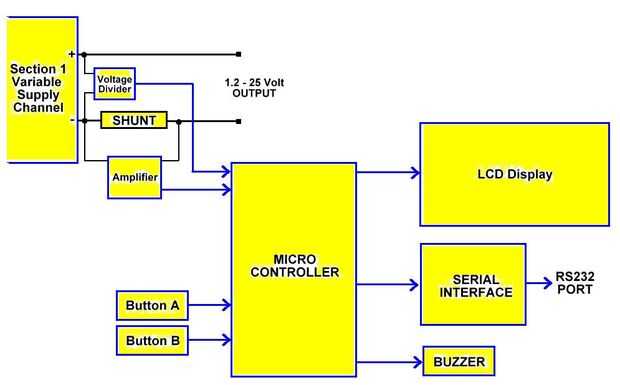

El diagrama de bloques para la segunda sección (versión 1) se expone a continuación. Esta es la sección de pantalla que detecta la corriente y voltaje en el canal de alimentación variable y da las lecturas de la pantalla LCD y la computadora. Consiste en una sección de divisor de tensión y un acuerdo de derivación de serie en el canal de alimentación variable para detectar la tensión en los terminales y la corriente a través de la carga respectivamente. Se usa un amplificador sin inversión tras el acuerdo de derivación para amplificar la caída de tensión en la resistencia de derivación. Las salidas de la red del divisor del voltaje y el amplificador no invertir va a las entradas del convertidor de analógico a digital de un microcontrolador en la próxima etapa que convierte los datos analógicos en tiempo real en digital para que puede ser procesado en el microcontrolador, interpretado y enviado apagado a la interfaz en serie y sección de pantalla. Dos botones que actúan como insumos y un zumbador allí dar mensajes de audio.
