FM modulación/de-modulation circuito (7 / 7 paso)

Paso 7: prueba

Ahora vamos a hacer algunas pruebas para verificar. Si todavía no has descargado un archivo .wav corto, hacerlo ahora. Ir en el calibre de la herramienta Configuración y compruebe ambos canales para activarlos dos a. Haga clic en la pestaña de 'player' y luego en 'Añadir'. Se subirá una ventana para que pueda encontrar el archivo .wav descargado. Haga doble clic en él para cargarlo. ¿Nota la frecuencia de reproducción en la ventana de la izquierda? Mi expediente se encuentra en 11.02 kHz. Por ahora, establecer los canales AWG para la reproducción en esta frecuencia. No rompe nada si se cambia, sólo cambia la velocidad de reproducción del archivo. Cargue el archivo para ambos canales AWG. Hay notas sobre la imagen que le ayudará a aclarar este paso.

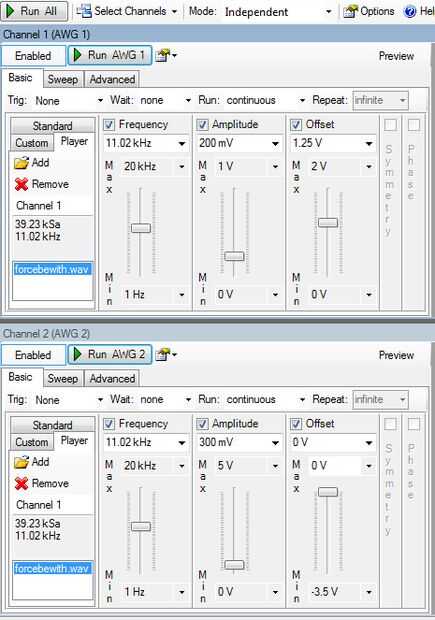

Establecer los canales de acuerdo a imagen 1, asegurándose de que el desplazamiento para CH 1 es 1.25V. Se hará una gran diferencia y me tomó un tiempo para solucionar problemas de la primera vez. Los valores de amplitud (volumen) no son súper críticos, pero recuerden que estamos amplificando la señal por mucho en el circuito, pues iniciar pequeños y suba como se desee.

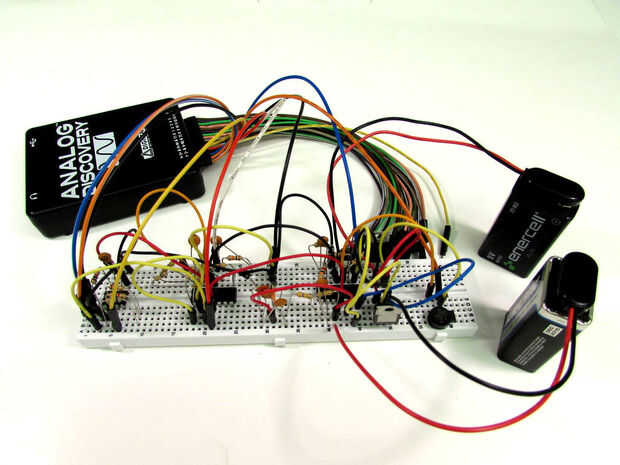

Comience con 2 CH en el GTE y conecte el cable amarillo/blanco directamente en el altavoz, saltándose todo el circuito. De esta manera se puede escuchar la reproducción de un archivo en el altavoz antes de pasar a través del circuito. Una vez que lo reproduce en el parlante con 2 CH, enchufe CH 1 pin 4 de la AD654. Desenchufe AWG CH 2 del altavoz y conecte la salida del amplificador clase B al altavoz. Usted debe oír la reproducción misma de cualquier manera.

Y ahí lo tienen. Por favor no dude en preguntar en los comentarios a continuación o PM. Diviértete construyendo!
