Paso 3: modulación de la frecuencia
No entraré en los detalles de la tecnología de FM o AM demasiado aquí. Le remito a la Wikipedia para la animación a la derecha de la página (Nota). En Resumen, para las señales de FM, la frecuencia de la señal varía en función del nivel de voltaje que viene. Por lo que un alto voltaje da una alta frecuencia y viceversa. Con AM, la frecuencia mantiene igual, pero la amplitud va alta o baja dependiendo de la tensión de entrada. Como se verá, este circuito utiliza ambos.
La señal de frecuencia más alta es la frecuencia de la portadora, mientras que la señal original es los datos que se desean transmitir. Vamos a utilizar la señal de datos para modular una mucha mayor frecuencia de onda portadora. Más adelante vamos a filtrar hacia fuera el portador y recuperar los datos.

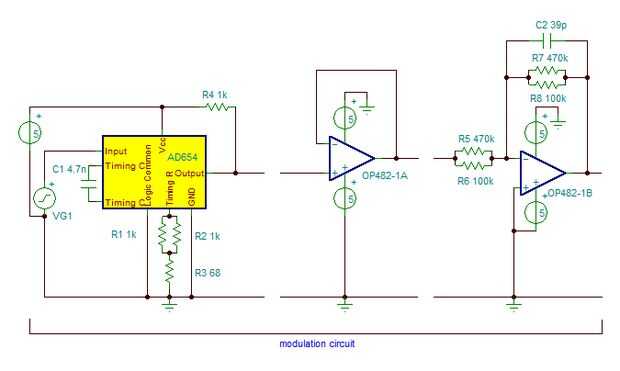

Las tres primeras secciones del esquema son el circuito de modulación. Primero modula la onda portadora, y amplificarlo. El AD654 cambia la frecuencia de la salida basada en el nivel de voltaje de la entrada. La sincronización resistores y condensadores de dan un valor de frecuencia base para IC a trabajar con basado en la ecuación en la hoja de datos.
Usando páginas 1 y 4 de la hoja de datos para el AD654, conecte los componentes como se muestra. Tenga en cuenta que 'Vs' indican la tensión de alimentación, así que '+ Vs' es + 5V y '-es 'Vs. '+ Vin' es la señal que viene del pin analógico descubrimiento AWG canal 1, con la etiqueta 'input' en el esquema.

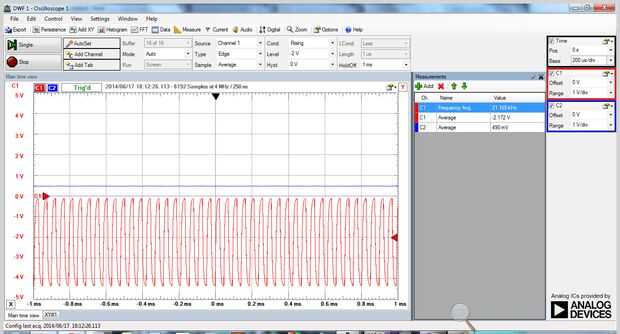

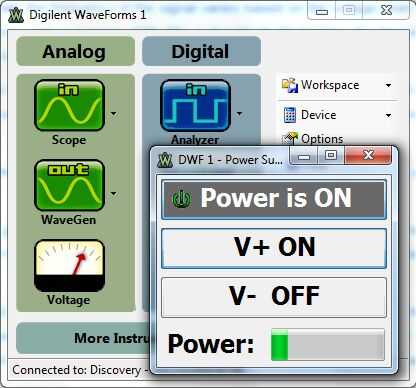

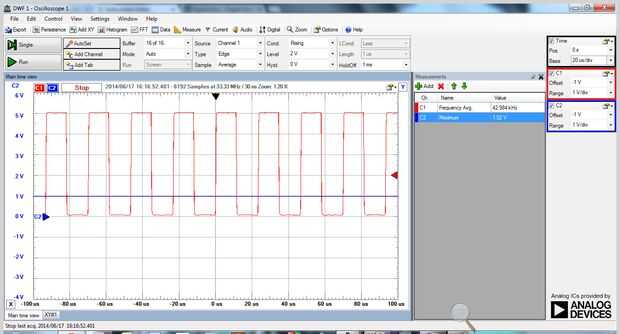

Activar la función de voltaje desde la ventana principal de formas de onda (imagen 2). Haga clic en V + a 'ON', conecte el cable rojo de V + de la cabecera de descubrimiento al pin 8 de la AD654, luego encenderlo. Usando el AWG canal Discovery 1, una señal de 1VCC (imagen 3) y enchúfelo en el pin 4 de la AD654. Usted debe obtener una lectura en el ámbito de aplicación como imagen 4.

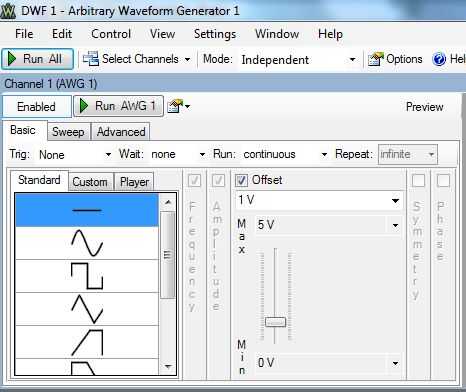

A continuación añadimos el primer OP482. La primera parte es un sencillo seguidor de tensión o buffer. Op-amps son componentes activos, obtendremos un impulso de corriente de esta parte. A continuación añadimos un activo filtro de paso bajo para corte en aproximadamente 50 kHz, que es lo suficientemente alto como para permitir nuestra señal a pasar pero lo suficientemente bajo como para filtrar ruido de alta frecuencia al azar no desea. Al conectar el OP482, conecte V + cable rojo el Discovery a la clavija 4 y el V-cable blanco al pin 11. Encienda la fuente de alimentación (como en la imagen 2, pero ambos canales esta vez) antes de encender 1 AWG con la señal. Ponga 1 AWG en una amplitud de 500mV esta vez. Su alcance debe ser algo de la imagen 5.
