Paso 5: filtración

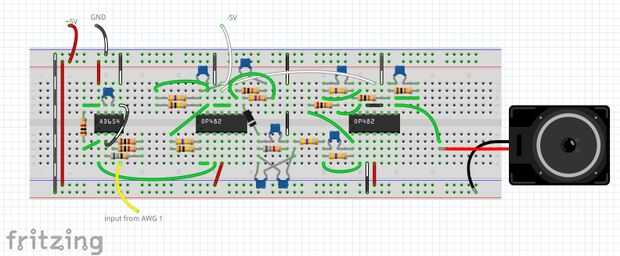

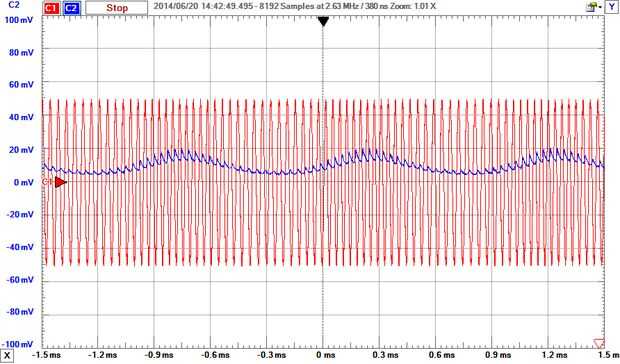

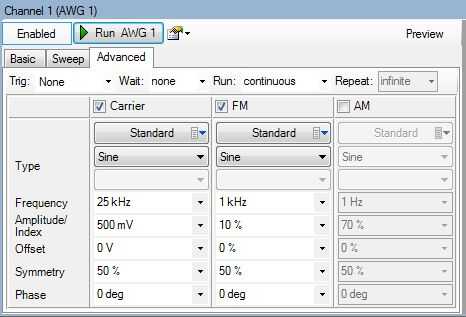

La señal del detector de envolvente no tiene mucha amplitud y contiene un poco de ruido. Así que añadimos varios filtros para aclarar y aumentar la señal. Mirar a la pantalla o alcance en la imagen 2. La señal roja de CH 1 es un portador de 25kHz con una frecuencia de modulación de 1kHz, amplitud de 500mV e índice del 10%. Estos ajustes son todo en la ficha avanzadas en la herramienta análoga descubrimiento AWG (ver imagen 3) Si desea generar la señal sí mismo. Luego esta señal se inserta en la entrada de diferenciador, pasando por alto el circuito de modulación por ahora. El azul CH 2 es la salida del detector de envolvente, antes de cualquier filtración. ¿Ves la escala a la izquierda de la pantalla en la imagen 2? Cada división es de 20mV para CH 2. Ámbitos más podrás elegir diferentes escalas para cada canal, y aquí la escala para CH 1 es de 200 mV/div, más grande por un factor de 10. Con estas dos señales en una escala de 200 mV/div, apenas puede ver la salida del detector de envolvente porque es tan débil. También se puede ver el ruido en la señal, así como en la imagen 2. Necesitamos filtrar hacia fuera y amplificar la señal por una gran cantidad. Nosotros también funcionará la señal a través de un filtro paso de banda para permitir solamente las frecuencias audibles entre 200Hz y 2kHz para pasar.

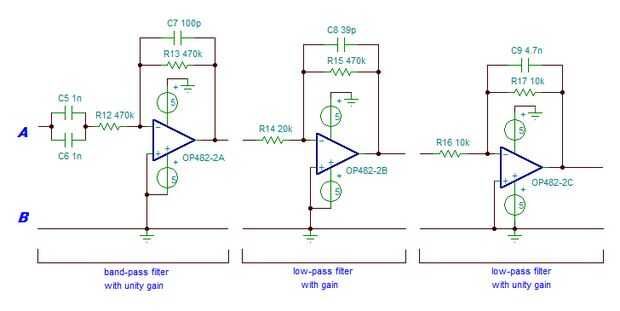

La primera parte es el filtro band-pass. Permite sólo una pequeña gama de frecuencias de paso, y en nuestro caso 200Hz a 2kHz es más que suficiente. Observe que porque coinciden con las resistencias, no hay ningún beneficio, sólo filtrado. No queremos que amplifica el ruido, así que vamos a filtrar primero.
Después el filtro band-pass tenemos dos filtros de paso bajo, la primera con aumento de aproximadamente 23,5 y corte de sobre 8.6 kHz y el segundo con la unidad ganan de 1, que no significa amplificación y corte de acerca de 3.4 kHz. Incluso después el filtro band-pass aún tenemos algo de ruido de la onda de portador (los filtros no son perfectos después de todo) y la señal es débil. Filtrar hacia fuera ruido 8,6 kHz y luego amplificarlo 23,5 veces. Sí, es alta pero lo necesita (la puede cambiar cambiando el cociente de resistencia. Haga clic en el enlace filtro de paso bajo por encima de la ecuación). El segundo filtro low-pass entonces más limpia esa señal por filtrado de ruido por encima de 3.4 kilociclos, que es mayor que nuestro destino rango de 200 Hz - 2 kHz, por lo que somos buenos. El segundo filtro no es absolutamente necesario, pero hizo una diferencia al final.

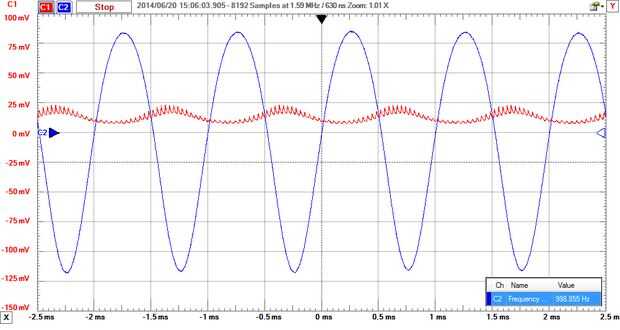

Imagen 4 muestra la diferencia en la señal entre la salida del detector de envolvente y la salida del último filtro. La escala no es exactamente el mismo que antes, pero los datos eran a las afueras de gama encogi abajo un poco. ¿Notó usted la ventana de medición en la parte inferior derecha? Es el valor de modulación de 1kHz que vimos en la configuración de la imagen 3. No es una onda senoidal perfecta, pero es una vista mucha más limpia que antes, y es lo suficientemente bueno como para que no notará la diferencia.
Si no desea agregar el amplificador de clase B, listo aquí. De lo contrario, consiga algunas baterías de 9V y dar vuelta la página.
