Paso 6: Canal de gota soportes diagonales
2 tramos de 6 pies, 2 pulgadas (1,8796 metros) largo 2 X 4
2 tramos de 5 pies, 10 pulgadas (1,7272 m) largo 2 X 4
sólo copié...
de todos modos
ERM
OK el apoyo mayor irá en el lado donde la pista es más larga, la que el canal de gota es más lejano lejos de. Es un poco complicado conseguir el ángulo perfecto.
* Algunas notas: los ángulos se basaron en el modelo de sketchup que tenía algunos errores. Puede haber lanzado alguna cosilla así uso su juicio sobre los ángulos. Son probablemente correctas, sólo te estoy dejando saber. También, los soportes de la diagonal de la pista están en diferentes alturas (como se puede ver en el modelo de sketchup) porque en el plan original, los dos soportes de canal de gota lado inglete no se incluyeron. Tuve que agregarlos más adelante. Para que puedan caber, tuve que cortar longitudes fuera de los soportes diagonales. Puesto que uno es más empinada que la otra, esto significa que la altura vertical terminado diferente. Por lo tanto, si queremos estar a la misma altura, puede que necesite cambiar los ángulos o las longitudes mencionadas aquí. Ahora, vamos a empezar realmente construir y adjuntarlos.
Como dije antes, será el soporte diagonal más larga en el lado del canal de gota que está más lejos del final de las pistas. La altura que desea el soporte diagonal a la altura de la marca. Para mí, para el lado con el apoyo de más, este fue a 5 pies, 7 pulgadas de la parte inferior del canal de gota. Marque esta altura. Empujar una de las esquinas del soporte diagonal junto al puente de la flexión, pero mantener uno la base. Incline lentamente sobre la diagonal en el canal de gota, manteniendo la parte inferior de la base y junto al puente de la flexión. Una vez que el borde superior es en la marca de altura que ha realizado, trazar una línea en diagonal hacia abajo de la compatibilidad del inglete. Usted necesita encontrar el ángulo de corte el tablero en el para que sea recta contra el borde del soporte lado inglete.
Hacer lo mismo con la parte inferior del tablero, la parte que usted llevó a cabo contra el soporte de flexión. Bajar por debajo de la base, a apoyarla en el piso. Mantener la parte superior alineada y cuidadosamente traza una línea en diagonal en el borde de la base. Puede llevarte varios intentos, así que cortar cuidadosamente una toma pequeñas cantidades de madera, comprueba el ángulo después de cada corte que usted no piezo lo. Los ángulos que se muestra en las imágenes se basan en el modelo de sketchup, pero parecen ser los correctos. Por lo menos serían una buena pauta.
3 tornillos a través de la base y en la parte inferior de la diagonal y 3 más a través de la diagonal y el lado inglete soporte piezas.
OK, ahora repita todo el proceso mencionado arriba para el lado "corto". inclinando, inclinando la marca, etc.. O puede usar los ángulos que te doy.

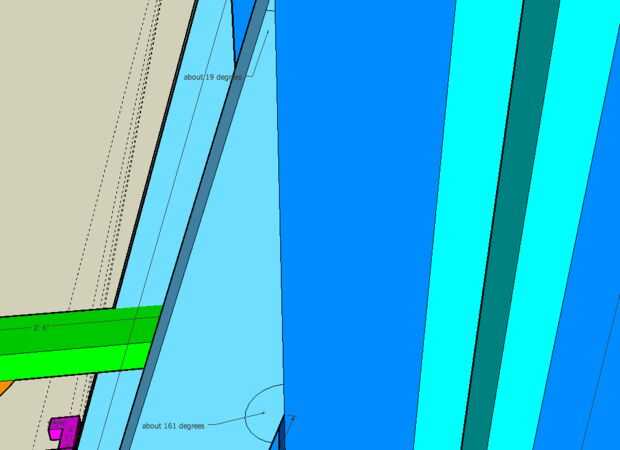

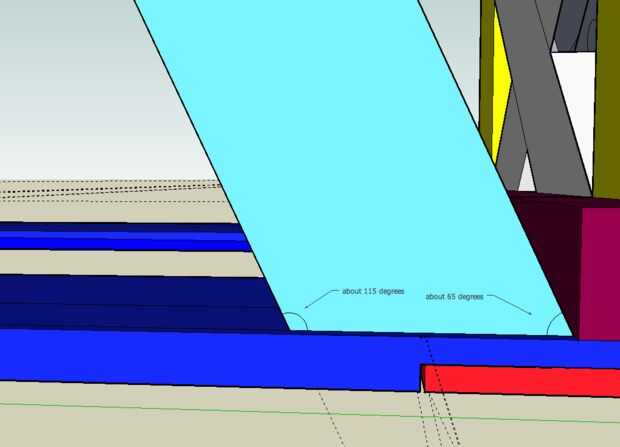

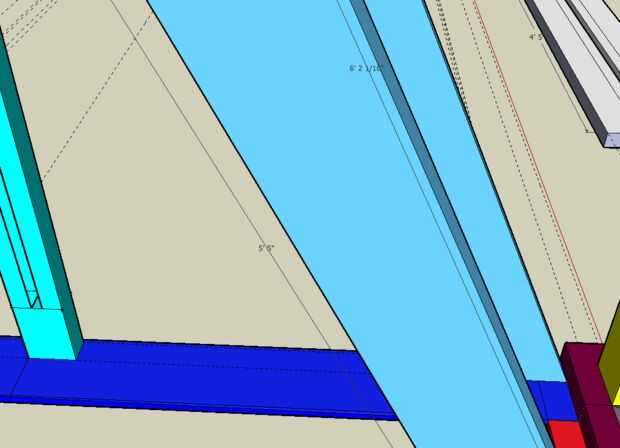

Las primeras 5 fotos (excepto la primera y segunda) específicamente mostrar las cotas para el lado "largo".
específicamente, el próximo 3 muestra las dimensiones para el lado corto.
