Floating Arm Trebuchet (F2K) (3 / 17 paso)

Paso 3: Pistas y ayudas de la pista principal.

Para este paso usted tendrá cuatro de las piezas de ocho 3.5 pies y las piezas de dos 6 pies largo. Este paso es bastante simple.

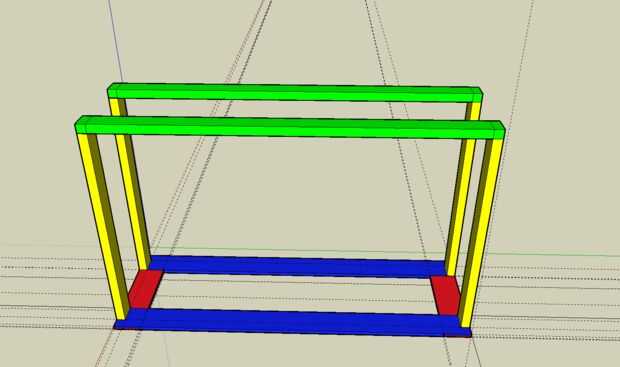

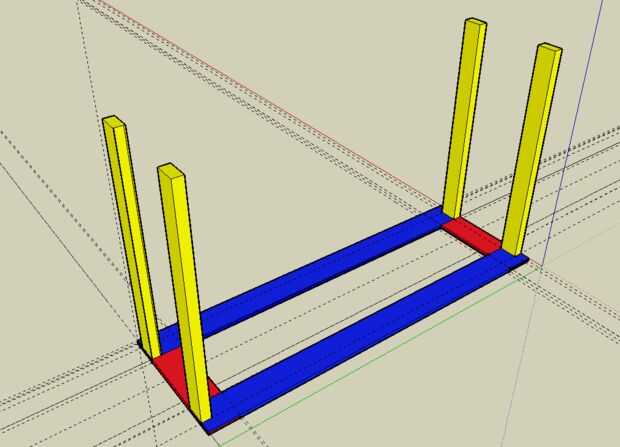

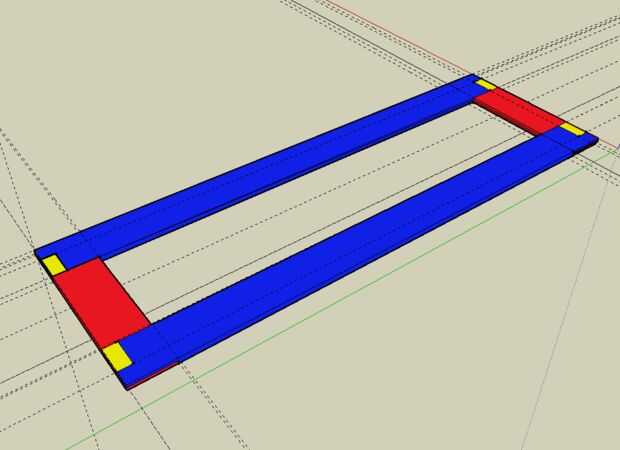

En primer lugar, usted necesita saber donde se atornille en la parte inferior de los soportes de la pista principal. Línea hacia arriba para que su borde de 1.5 pulgadas es adyacente al borde de lo 2 ft 1 X 6, y de modo que su borde de 3,5 pulgadas se corta en el exterior borde de largo 1 X 6. La primera imagen muestra esto.

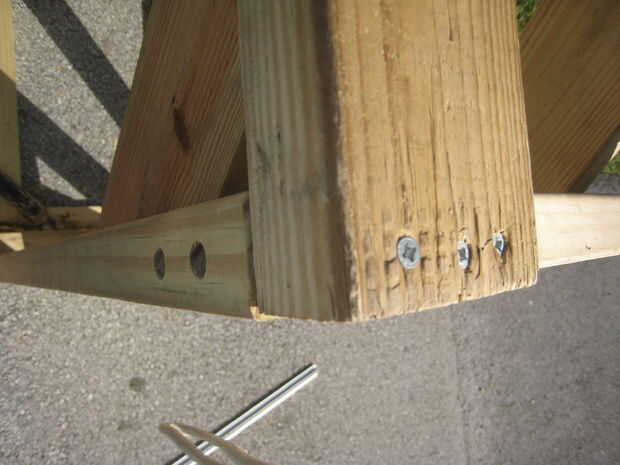

Idealmente, le Taladre orificios guía para los tres tornillos evitar agrietar la madera. Para cada soporte de la pista, debe utilizar 3 de los tornillos de 2,5 pulgadas, apretándolos desde la parte inferior de la base y en los soportes. Asegúrese de que estén correctamente y hacerlas tan cuadradas como sea posible a la base. La segunda imagen muestra lo que debe después de que se atornillan.
Ahora simplemente coloque las piezas de 6 ft a través de los soportes, alineando los bordes y tres en coche de los tornillos de 2,5 pulgadas en la pista y dentro de los soportes. Mortaja y espiga empalmes aquí sería mejor, pero no me sentía como si fueran necesarios. Todavía recomendaría hacer uno, aunque. Aunque necesitan ser alineados, no se preocupe demasiado acerca de la rectitud de los soportes de la pista principal a la base, ya será corregido por piezas diagonales, desde los soportes de la pista a la pista sí mismo.
