Paso 5: Colocar canales
* (Una nota, esta barra probablemente es demasiado fina. Usted puede cortar la brecha más ancha hasta una cierta pinta, pero el diseño de gatillo podría limitar la cantidad que usted puede cortar más amplia. Para el peso que usa (36 libras) podría funcionar una barra de acero endurecido de 5/8". Aún así, haría un poco más grueso. Voy a escribir más sobre esto en el paso de mejoras. El perno CW, debe ser hecho más grueso y más fuerte, lo contrario de la curva y causar problemas. )

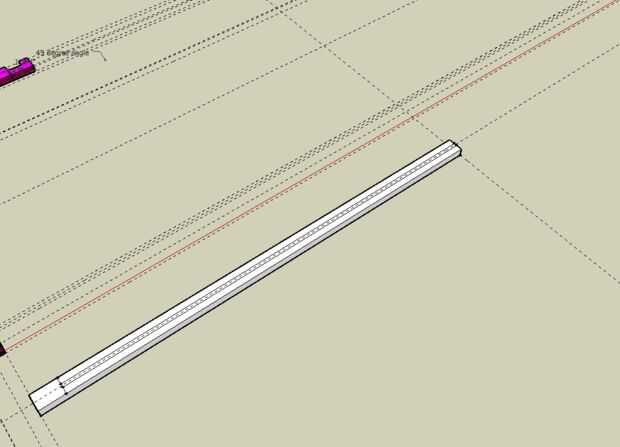

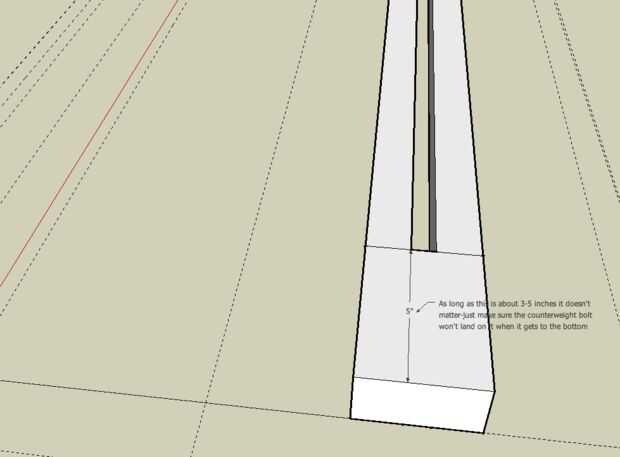

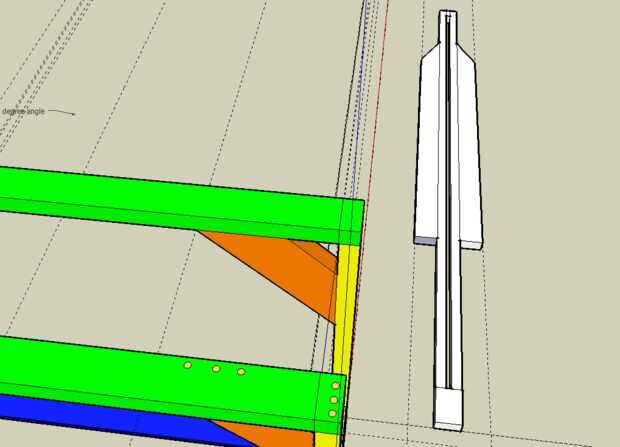

Ahora, cortado muy recto y muy cuidadosamente las líneas que hiciste. Deje aproximadamente 5" de material sin cortar en un extremo. El otro extremo debe estar abierto. Sería mejor que ambos extremos eran una sola pieza sólida de madera. La primera foto muestra lo que parece.

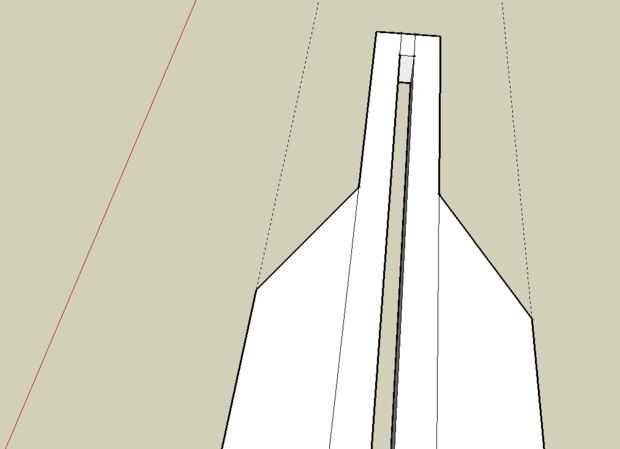

A continuación, agarrar dos de 4 pies 5 piezas. Una vez más, esto no es una dimensión esencial, algo cerca de eso funcionaría. Inglete de un extremo de cada uno en un ángulo de 30 grados (con respecto a la longitud de la tabla) este ángulo sólo hace que se vea más fresca.
Coloque las puntas de estos tableros 1 pie del extremo con el pequeño rectángulo de madera. Se trata de la parte superior. Perforaciones cada 6 pulgadas piezas angulares de la profundidad suficiente para que penetren en los tornillos para madera la caída guía a sí mismo. Para mí, esto fue un poco más de la mitad a través de las piezas laterales. Entonces, conducir los tornillos.
Recuerde que usted necesita hacer dos de estos. Por si acaso no lo sabías...

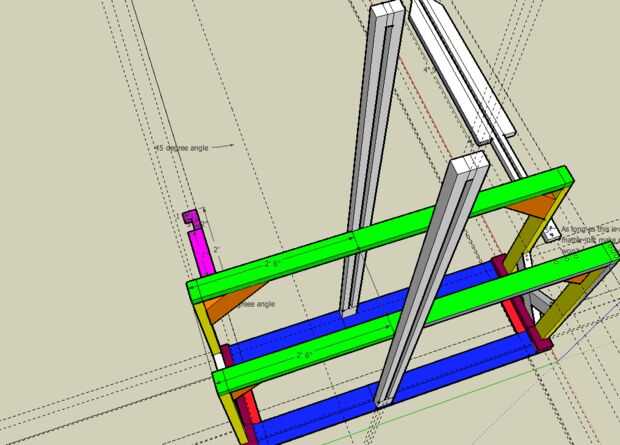

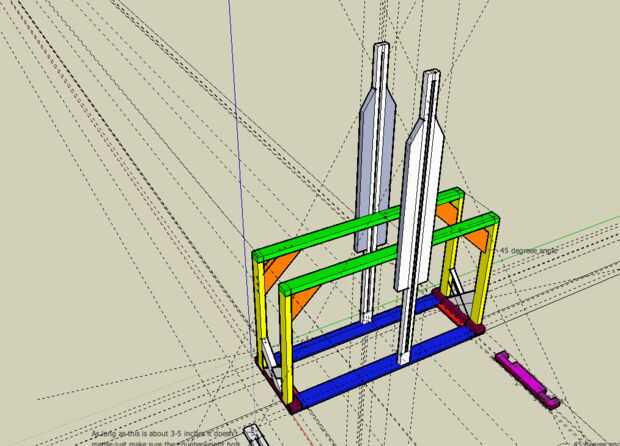

OK, ahora colocar la gota de canales.

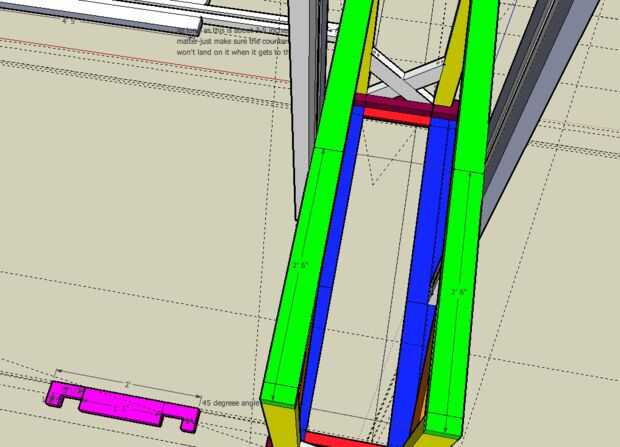

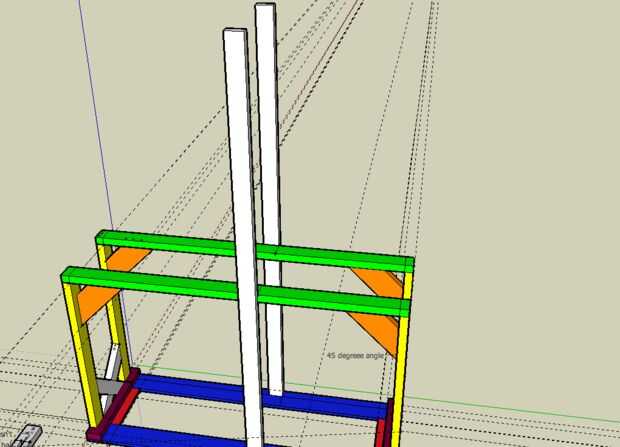

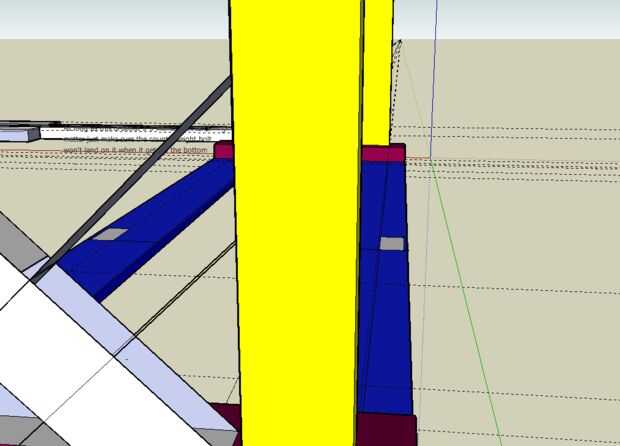

En primer lugar, escoge uno de los extremos de la trebuchet que la parte de atrás. No importa. Desde este lado, medir 2,5 pies (2 pies, 6 pulgadas) de uno de los extremos de las pistas. Las líneas que se muestra en la figura 9 muestran 2,5 pies.
Ahora, medir esa misma distancia en la base. Línea de un borde de la parte inferior de la pista con la marca de 2.5 pies. (Mirar la imagen)

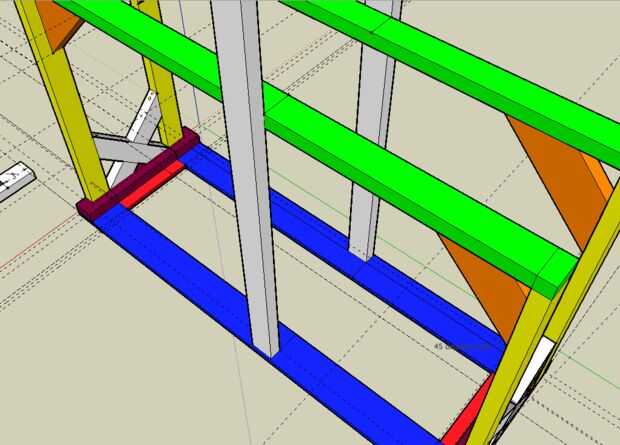

También debe ser su borde 3,5 pulgadas 1/4" desde el borde largo de 6 pies largo 1 x 6. Mira las fotos para la alineación.
Ahora, conducir 2 tornillos a través de las piezas angulares en el lado y directamente a la pista. 2 tornillos por cada inglete soporte de canal. Luego en coche 2 tornillos a través de la junta con el canal actual a ambos lados de la brecha, diagonal uno del otro por lo que caben dos en la anchura estrecha de la madera a ambos lados de la brecha. Acaba de obtener a través de varios la Asamblea de canal de gota y en la pista.
Luego 3 a través de la base y en la parte inferior del canal de gota.
El gatillo se añadirán más tarde.
A continuación tenemos los soportes de canal de gota.
