Fin de mundo iniciador (4 / 8 paso)

Paso 4: Probar el zumbador y el SCR

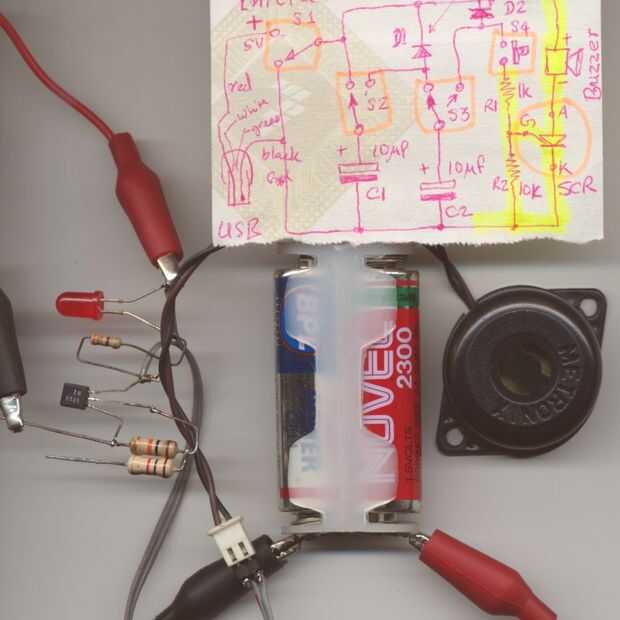

Después de soldar los componentes en el diagrama del circuito, es el momento para una comprobación rápida. Usé 3 voltios de un par de células AA para esta prueba. Un LED rojo con una resistencia de 330 ohm (naranja, naranja, marrón) estaba conectado a través del zumbador. El zumbador se vino de algunos equipos y tenía un tapón en el extremo de sus conductores. Un conector de acoplamiento se sacó una placa de circuito y conectado con un pedazo de cable de cinta.

El LED y el resistor adicional no han sido elaborados el diagrama del circuito.

Solución de problemas: No, no me refiero a qué hacer si el mundo continúa. Me refiero a qué hacer si eso zumbador no suena.

Conexión A K (pasando por alto el SCR) debe hacer el timbre de sonido. Si no lo hace, intente conectar el timbre directamente a la batería y tratar de revertirlo. Cambio batería, polaridad y el timbre hasta que el circuito pase esta prueba.

Así que ya sabes tu batería y zumbador están OK.

Conecte el extremo libre de la resistencia de 1K a la batería positivo (utilice una longitud de cable). El zumbador debe sonar y por seguir haciendo hasta que desconecte la batería y permanece en silencio cuando vuelva a conectar la batería.

Si comprueba hacia fuera está bien, está trabajando su scr. Si usted no puede conseguir un scr o, si está satisfecho con un momentáneo 'pip' puedes sustituir un transistor ordinario para el SCR.

SCR es la abreviatura de 'rectificador controlado de silicio'.
