Paso 1: El circuito
Yo quería uno. Un enorme monstruo torpes de un robot que llegará a la vida un rojo iluminado el botón es presionado y empezar a romper todo a la vista.
Así que decidí construir uno. El botón para controlar el robot, quiero decir. ¿Puesto que no había ningún robot a control tendrá que controlar algo profundamente significativo y lo use mejor que utilizarlo para iniciar el fin del mundo?
Vale. Por ahora, sólo hace un ruido, pero supongo que usted conseguirá la idea.
Es muy difícil diseñar un circuito como este. Casi imposible. Doctor Johnson fue forzado una tarde a un recital de piano por la dueña de casa. Esto fue antes de la cena y él tenía hambre, así que él no podría caminar hacia fuera. Al final de la misma fue despertado bruscamente por los aplausos corteses de aquellos huéspedes que habían permanecido despiertos.
"Sabe usted, Doctor," la dueña de casa suavemente lo reprendió, "que era una pieza más difícil".
"Difícil, señora?" fue su respuesta. "Ojalá hubiera sido imposible".
Ahora es tipo de imposibilidad. Pero fue hecho posible por la simulación de circuito avanzado y software de diseño, (SP) hielo 7.3.01 versión IV (gamma), que al instante se congela cada ordenador de la red y funde el fusible principal, por lo que más trabajo tiene que ser hecho en papel por luz de las velas. Lo que explica la escasez general de componentes en el circuito.

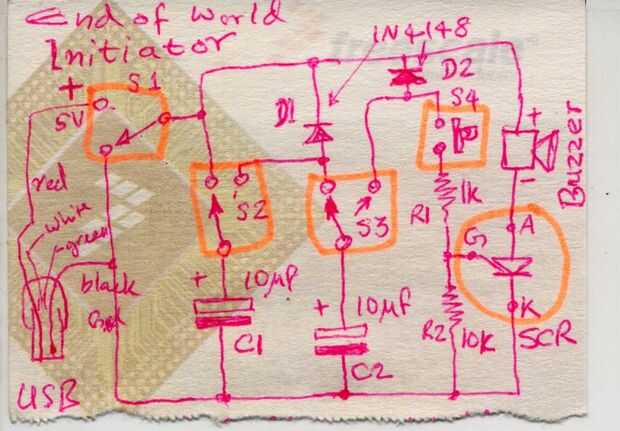

S1 interruptor controla la potencia del circuito. En la posición 'off' ninguna carga en los condensadores C1 y C2 se eliminan a través de los diodos D1 y D2.
Cuando S1 se enciende, si S2 está en el descanso cargos de posición (indicada) C1 a la tensión de alimentación de 5 voltios. Cuando se acciona S2, si S3 está en la posición de reposo (también como se muestra) la carga se redistribuye con C2, y puesto que sus capacidades son iguales cobran de media tensión, alrededor de 2,5 voltios. Entonces si S3 es excedente cambiante, un contacto de la tecla obtiene este voltaje. Ahora pulsar este botón se aplica una corriente a la puerta de lo SCR a través de R1 y se enciende. R2 lo impide encender debido a la activación transitoria en el plomo de la puerta. Incluso después de retirar la unidad de la puerta debido al condensador C2 quedando sin carga el SCR permanecerá 'en' y sólo se apaga cuando se apaga el interruptor S1.
(Podría) no diseño un PCB para este circuito porque para uno, los equipos tenían todos congelados, y en segundo lugar, cualquier potencial colaborador que me acerqué fue asustado tieso. Este mundo era querido para ellos, y no quieren nada que ver con el proceso de iniciar el final de la misma. Ni por asomo.
Así que tuve que ir solo. Me siento muy orgullosa de este logro, más orgulloso que el indio que sólo se burló a un par de vaqueros.
