Fin de mundo iniciador (2 / 8 paso)

Paso 2: Componentes se reúnen

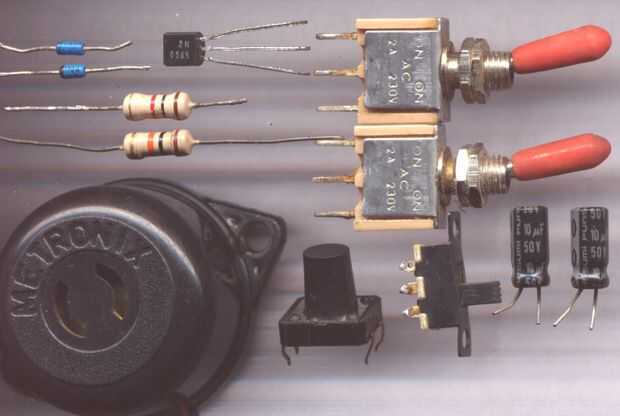

La foto se muestra los componentes se reunieron para construir el prototipo. Necesita cuatro interruptores. Todos pueden ser del mismo tipo, palanca SPDT. Aquí tengo dos interruptores, un interruptor y un pulsador. Ya que estos afectan directamente la apariencia del proyecto acabado, es recomendable usar los conmutadores de klunkiest más grande, que usted puede encontrar. Es grande y complejo. Tirar unos ICs, transistores y demás basura y pretender que todos ellos tienen algo que decir en el funcionamiento de este gadget.

Elegir algo bonito y ruidoso para el zumbador. Y asegúrese de que funciona a 5V. Que está ilustrado en 3 voltios, y por lo tanto podría utilizar dos pilas AA para comprobar hacia fuera.

Esa pequeña cosa como un transistor es el SCR. Usted puede usar lo que tengas disponible, aunque con dispositivos más grandes no pueden quedar enganchado 'on' con la corriente a través del zumbador.

Similarmente, cualquier diodos funciona. Las dos resistencias son de 1K y 10K, marrón-negro-rojo y marrón-negro-naranja. Los rojo y naranja pueden ser difíciles de distinguir. Lo mejor sería medir con un multímetro antes de instalar en el circuito.

Esos dos capacitores pueden ser cualquiera en el rango de 1 microfaradio a 100 microfaradios, nada crítico. Deben ser aproximadamente iguales. Electrolíticos de aluminio son ideales. Si tratas de condensadores de tantalio, se advirtió que pueden morir repentinamente en este tipo de circuito.

Si son reutilizarlos, asegúrese de que no están agujereadas. Hablando de fugas, esa llave debajo de su barriga debe ser para tomar una fuga. Bajo el agua, no mostraría y podría ser por eso, esas personas habían conseguido enojadas y le estaban persiguiendo. Estoy hablando de eso animación crazy frog. Fugas, si presente, degradarán seriamente el funcionamiento de este circuito. Y pañales no ayudaría.
