Filtros digitales en tablero Zybo (5 / 14 paso)

Paso 5: Crear y bloque de IP del paquete

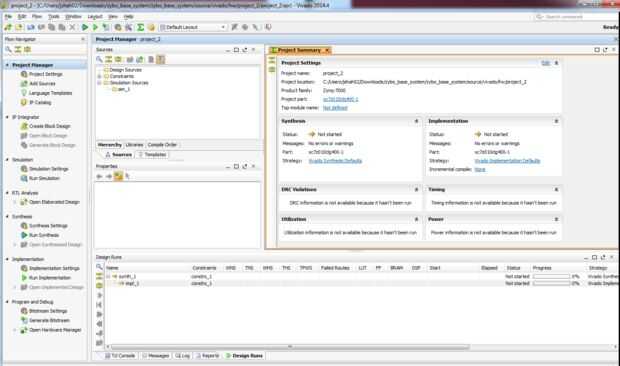

Para crear un bloque IP simplemente crear un nuevo proyecto en Vivado y haga clic en "Agregar fuentes" en la columna de la derecha en el administrador de proyecto. Seleccione "Agregar o crear fuentes de diseño" y añadir todos los archivos VHDL/Verilog asociados con el bloque de IP. Vivado debe crear automáticamente la jerarquía asociada con los archivos VHDL/Verilog. Al agregar todos los archivos haga clic en la pestaña "Herramientas" en la parte superior de la ventana de Vivado. Bajo herramientas, haga clic en "Crear paquete IP y". Debe abrir una nueva ventana. Haga clic en "siguiente >" para continuar. En la ventana posterior, tres opciones son siempre un) paquete especificado director de su proyecto actual b) paquete c) crear un nuevo AXI4 periférica. Seleccione la opción una) su proyecto actual del paquete y haga clic en "siguiente >". En la siguiente ventana Asegúrese de seleccionar "Incluir archivos de .xci" y fíjese en la ubicación de la propiedad intelectual. Ahora han creado con éxito un bloque IP que lleva el nombre del archivo que es el más alto de la jerarquía. Para este proyecto dos bloques IP ya creados y proporcionados. Los bloques IP se llaman i2s_controller y serialIP.
