Filtros digitales en tablero Zybo (10 / 14 paso)

Paso 10: Generación del Bitstream y exportar el Hardware

Un bitstream ahora debe generarse para que la FPGA a programar. En el navegador de flujo, seleccione "Generar Bitstream". Por favor espere como generación de flujo de bits puede ser un proceso prolongado.

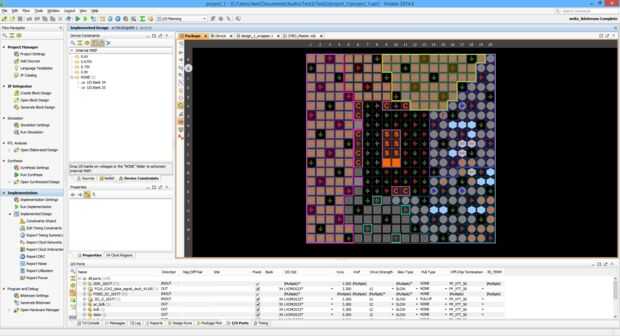

Después de que está completa y una confirmación de llamada "write_bitstream completa" en la parte superior derecha de la pantalla. Continuación, vaya a archivo, exportar y haga clic en hardware de exportación. Debe saltar una ventana. Marque la casilla "Incluir Bitstream" y golpear ok. Luego ir a la pestaña archivo y seleccionar "Ejecutar SDK". También puede confirmar su aplicación seleccionando el diseño de la aplicación en el navegador de flujo. Entonces esto debe actualizar la ventana Vivado muy similar a la figura de arriba. Seleccione los puertos de la entrada-salida en la parte inferior de la ventana y asegúrese que cada entrada externa y puerto de salida se asignan a la clavija de la derecha. La representación de cada pin puede encontrarse en el Manual de referencia de Zybo ( https://www.digilentinc.com/Data/Products/ZYBO/ZY... ). Si cada pin se asigna correctamente haya terminado con la porción de Vivado del proyecto!
