Este instrumento casero es definir, qué fluido es interior en el tubo de ensayo.
Capacidad de medición de tiempo real para el análisis cualitativo de líquidos variados.
.
.
¿Cómo funciona?
Cambio el giro magnético de protón con resonante
radio frecuencia y recibiendo el eco de la vuelta, en
campo magnético de baja energía.
No necesita electroimanes superconductores criogénicos.
.
.

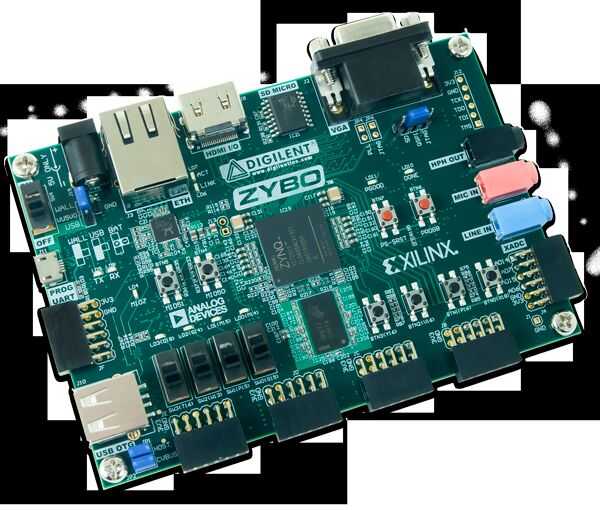

Junta de ZYBO Zynq™-7000 desarrollo utilizado en el
proyecto. Como un ordenador de Linux completo de un chip, esto es
ideal para esta medición científica original
unidad a construir. Los datos espectrales medidos almacenados en la tarjeta SD.
Comparamos esto con la base de datos, que se encuentra dentro
más de 700,000 datos espectrales de la molécula.
.
.
Medidas replicables:
-leer cuidadosamente los manuales de referencia ZYBO
-hacer ambiente antiestático
-leer el esquema

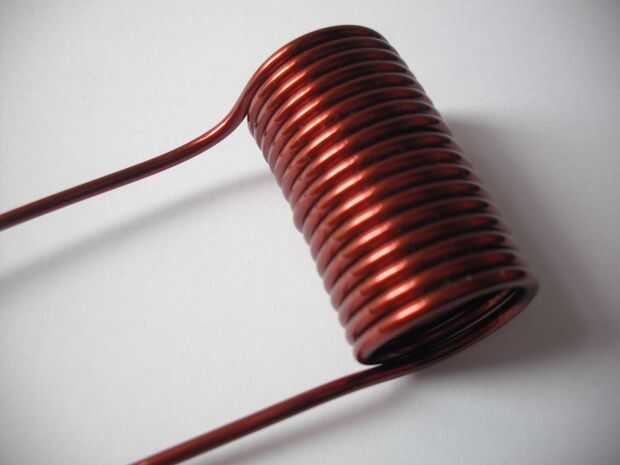

-hacer las bobinas especiales
-realizar la alta precisión, peltier refrescado, ultra
bajo nivel de ruido preamplifyer LMH6626
-medidor de temperatura de precisión adicional de hacer
-descargar y flash de la arquitectura de sistema VHDL
para la FPGA de XC7Z010 de ZYNQ
-prueba del sistema
-encender el equipo
.
.
Lista de materiales y herramientas:
-parte principal: la Junta Zybo con FPGA de XILINX ZYNQ XC7Z010
-bobina especial
-tubo de ensayo
Pantalla - VGA
.
materiales de digilentinc.com:
El ZYBO es compatible con alta nueva - de Xilinx
rendimiento Vivado diseño Suite, así como la
Conjunto de herramientas ISE/EDK. Estas herramientas funden lógica FPGA
diseño con desarrollo de software embedded brazo
en un caudal de diseño intuitivo, fácil de usar. Se
se puede utilizar para diseñar sistemas de cualquier
complejidad, desde un sistema operativo completo
ejecución de múltiples aplicaciones de servidor en tándem,
hasta un simple desprovisto del programa
controla algunos LED. Para sistemas que requieren un
sistema operativo, Digilent proporciona un hacia fuera-de-
Linux solución específicamente a
ejecutar en la ZYBO, con documentación
describir cuál es la mejor para moldearla para adaptarse a su
propósitos. Estas herramientas de Xilinx y la solución Linux
están disponibles para uso sin costo adicional
con el ZYBO.
.
IC: Xilinx Zynq-7000 (Z-7010) las características de Z-7010 incluyen: * procesador de 650 Mhz dual-core Cortex-A9 * DDR3 controlador de memoria con 8 canales DMA * controladores de periféricos de alto ancho de banda: 1 G Ethernet, USB 2.0, SDIO * controlador periférico de bajo ancho de banda: SPI, UART, I2C * equivalente a Artix-7 FPGA reprogramable lógica
* Células de lógica K 28 * 240KB RAM de bloque * 80 rebanadas DSP * canal dual de la en-viruta, 12-bit, convertidor de analógico a digital de 1 MSPS (XADC) * reloj interno velocidades superior a 450MHz
.
El ZYBO ofrece los siguientes puertos a bordo y periféricos: * ZYNQ XC7Z010-1CLG400C * x32 DDR3 de 512MB con ancho de banda de 1050Mbps * puerto HDMI de doble función (fuente/sumidero) * Puerto de salida de 16 bits por pixel VGA * Trimode (1Gbit/100Mbit/10Mbit) Ethernet PHY * ranura MicroSD (soporta sistema de archivos Linux) * OTG USB 2.0 PHY (soporta host y dispositivo) * External EEPROM (programado con 48 bits único en el mundo EUI-48/64™ identificador compatible) * códec de Audio con salida de auriculares , micrófono y línea de conectores de entrada * 128Mb Serial Flash con interfaz QSPI * programación JTAG a bordo y UART a USB convertidor * GPIO: 6 pulsadores, conmutadores de diapositivas 4, 5 LEDs * conectores Pmod seis (1 procesador dedicado, 1 dual analógico/digital)
.
ZYBO (Zynq Board) es una característica rica,
software integrado listo para su uso, nivel de entrada y
plataforma de desarrollo de circuitos digitales construido
alrededor del miembro más pequeño de Xilinx Zynq-
familia 7000, la Z-7010. El Z-7010 se basa en
el Xilinx todo programable System-on-Chip (AP
La arquitectura SoC), que integra estrechamente un
procesador de doble núcleo ARM Cortex-A9 con Xilinx 7
-serie de campo programable Gate Array (FPGA)
lógica. Cuando se combina con el conjunto de multimedia
y conectividad de periféricos disponibles en el
ZYBO, el Zynq Z-7010 puede organizar todo un sistema
diseño. La memoria a bordo, audio y video
I/O, ranura SD, Ethernet y USB de doble función
.
.
7.Files: Resumen de diseño - arquitectura General esquemática
el Hardware que es en realidad software ahora
en lenguaje VHDL, en ZYNQ 7000 FPGA:
Programa de muestra y tienda A/D
Syntheser frecuencia DDS
Programa FFT
Pulso y secuenciador
Pantalla VGA
.
Base de datos de la molécula

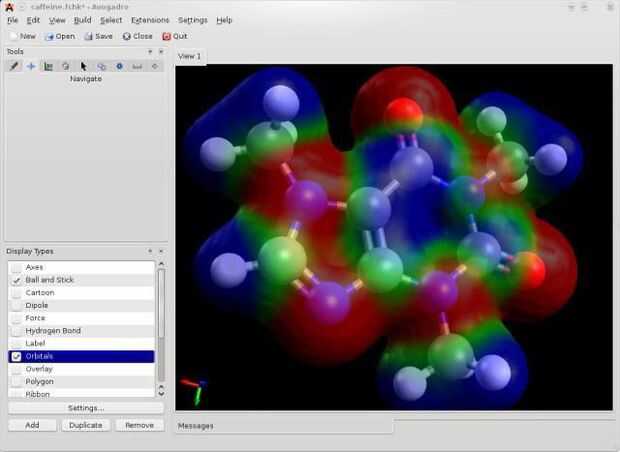

Programa de dibujo 3D de la molécula
sistema operativo completo
.
Próximamente...
