Fijar y calibrar un Clicky estilo llave dinamométrica (7 / 8 paso)

Paso 7: calibración

Una llave de torsión mide el esfuerzo de torsión, que es cuánta fuerza es aplicada perpendicularmente a una palanca en una distancia conocida desde el punto de pivote de la palanca. En el caso de apretar las cosas, la tuerca que está trabajando es el punto de pivote. Las medidas están en general en libras-pies o NM (a veces Kg-M) o en libras por fuerzas más pequeñas. Para calibrar un torquímetro, tienes que configurar un par de conocidos y ajustar la llave para actuar correctamente en ese entorno (es decir: tiene que haga clic cuando el par sólo supera el punto de calibración conocidos). Puesto que el torque es fuerza * distancia, simplemente hacemos un poco de matemáticas y la instalación de una palanca y el peso.

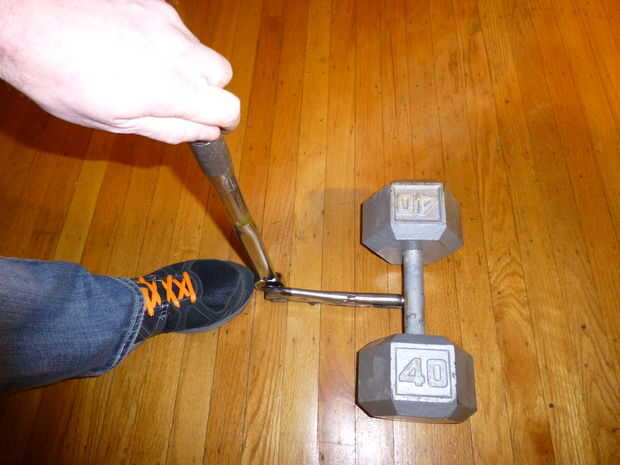

Usé una pesa Vice grip cierre llave y 40 lb para calibrar este. El Vice grip traba a la cabeza de zócalo de la llave y tiene un mango suficientemente largo para crear un par de conocidos con la pesa de gimnasia. La pesa se basa en el de mango vicio a una distancia conocida del centro de la cabeza de la carraca (8.25"). Esto crea un par de 40*8.25=330in-lb/12=27.5ft-lb. Todo el conjunto descansa sobre la cabeza de trinquete redondeado, y usted puede tratar de levantar el peso con la llave. Cuando la calibración es correcta, hará clic derecho alrededor de 27,5 lb-pie cuando apenas se levanta el peso. Tenga en cuenta que esto no será completamente exacto, y si par específico y preciso es necesario debe usar un aparejo de calibración real. Esto es sólo una forma rápida y simple para obtener su llave en el estadio de béisbol.

Para ello, apriete la manga de calibración hasta que esté a mitad de camino en el mango. Colocar el asa leer 27ft-lbs y prueba el esfuerzo de torsión. Si hace clic antes de que se mueve el peso, la manija de la primavera de nuevo y vuelva a apretar la manga de calibración. Si el peso se puede levantar sin que clic, soltar el manguito de calibración. Repita este proceso de levantar y ajustar hasta que conlleva apenas puede levantar el peso. Una vez que este ajuste se encuentra, apriete la perilla de bloqueo, entonces vuelva a instalar la tuerca de fijación principal y apretar para cerrar la manga de calibración en el lugar. Su llave ahora debe volver a la normalidad.

Otras plataformas de calibración usan una larga barra conectada a una toma que se adapta a la llave. La barra se coloca horizontal y de una manera que pueda girar en cabeza de la carraca. Peso entonces se suspende del extremo de la barra con una cuerda, y se realiza un proceso similar como arriba para configurar la calibración. Más profesional un exacto simplemente tienen una toma de corriente conectada a la llave y luego mostrar el esfuerzo de torsión es aplicado mediante comparador o lectura de otros. La llave se puede ajustar para que hace clic en el par de apriete adecuado a través de una amplia gama de ajustes.
