Fijar y calibrar un Clicky estilo llave dinamométrica (1 / 8 paso)

Paso 1: La llave

Nota: no soy responsable de cualquier cosa. Esta página es sólo una descripción de algo que hice a una llave poseer y utilizar. Esto no debe ser visto como una forma oficial para hacer cualquier cosa y podría ocasionar su llave bien calibrada para ya no trabajar, o mostrar valores incorrectos, que podrían causar serios problemas si lo usas para apretar algo incorrectamente. Leer como una observación, utilizar bajo su propio riesgo! SIEMPRE USE EL SENTIDO COMÚN!

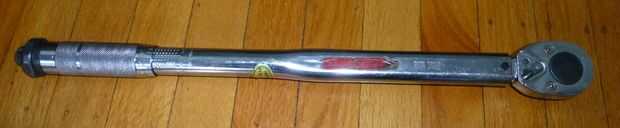

Como se puede ver, se trata de una llave dinamométrica. Este particular es un simple giro de la manija para ajustar el esfuerzo de torsión, con los valores de esfuerzo de torsión grabada en el mango, leer como un micrómetro (el interior de las ventanas de lectura con dígitos de torneado es similares). Para evitar que accidentalmente ajustar el esfuerzo de torsión mientras que aprieta algo, hay una perilla en el extremo que enroscar en la empuñadura para bloquear en lugar. El trinquete es reversible como una llave de trinquete normal es, mediante el interruptor, pero el click es sólo funcional en la dirección de apriete (a menos que la cabeza sí mismo se revierte, ver más adelante en este ' ible).

La forma de esta llave se supone que funciona es esto: usted marcar en el esfuerzo de torsión girando la manija hasta que la lectura grabada en la empuñadura coincide con sus requisitos. Gire la perilla en el extremo para fijar este ajuste. Puede entonces coloca el enchufe en la cabeza y apriete la tuerca hasta que la llave hace un sonido de "clic". Como se trata de una "precisión" medidor, sólo se debe utilizar para medir y ajustar el par de apriete de los tornillos, no debe ser utilizado como un trinquete de accionamiento. Lo que quiero decir por que la debe apretar el perno de tuerca por lo menos dedo apretado con otro trinquete o herramienta por lo que sólo está utilizando la llave dinamométrica para comprobar y ajustar esa tirantez a la torsión requerida.

La forma en que funciona es bastante simple: la cabeza del trinquete se conecta a un brazo de palanca que mantiene en su lugar por un cojinete apoyado en una muesca sobre ese brazo bajo la presión de un resorte. Cuanto mayor sea esta presión es mayor el par necesario para superar la fuerza del cojinete escape de la muesca. Al llega a ése esfuerzo de torsión, el brazo de palanca se escapa súbitamente, "Clic" al otro lado del cuerpo principal de la llave.
