Fijar y calibrar un Clicky estilo llave dinamométrica (8 / 8 paso)

Paso 8: La cabeza de carraca

Esta parte tiene poco que ver con la parte de esfuerzo de torsión de la llave, que crea la acción de trinquete de la llave. Sin embargo, es posible, cambiar la llave de par de medición mientras se aprieta a medida mientras afloja (o medir cosas roscadas izquierdas).

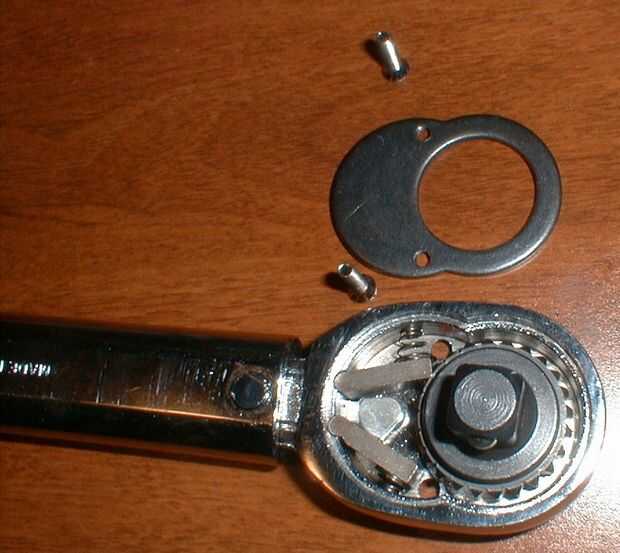

La cabeza del trinquete se mantiene junto con dos tornillos que sujetan una placa al cuerpo principal. Una vez que los tornillos se quitan, la placa sale fácilmente exponiendo el funcionamiento interno de la cabeza del trinquete. Las obras de trinquete de dos gira primavera cargan de barras de metal con ranuras en la cabeza sí mismo. Una cámara conectada a la palanca de dirección empuja una barra de control de dirección que el trinquete se convertirá. Puesto que la llave sólo hace clic a un lado, solamente una dirección realmente puede medir esfuerzo de torsión. La otra dirección es para la conveniencia del uso de la llave como llave normal (no recomendada ya que podría lanzar fuera de calibración). Para cambiar la dirección del brazo de torque, simplemente quitar la cabeza y dale la vuelta para que la toma de apunte hacia el otro lado de la llave. Éste permite como las aberturas en la placa y la cabeza es igual, otros podrían no dependiendo del diseño.
